363 589 02 63 00
Reduzierstück
001 589 53 21 00
Meßuhr
363 589 02 21 00
Meßuhrhalter
317 589 00 31 00
Haltevorrichtung

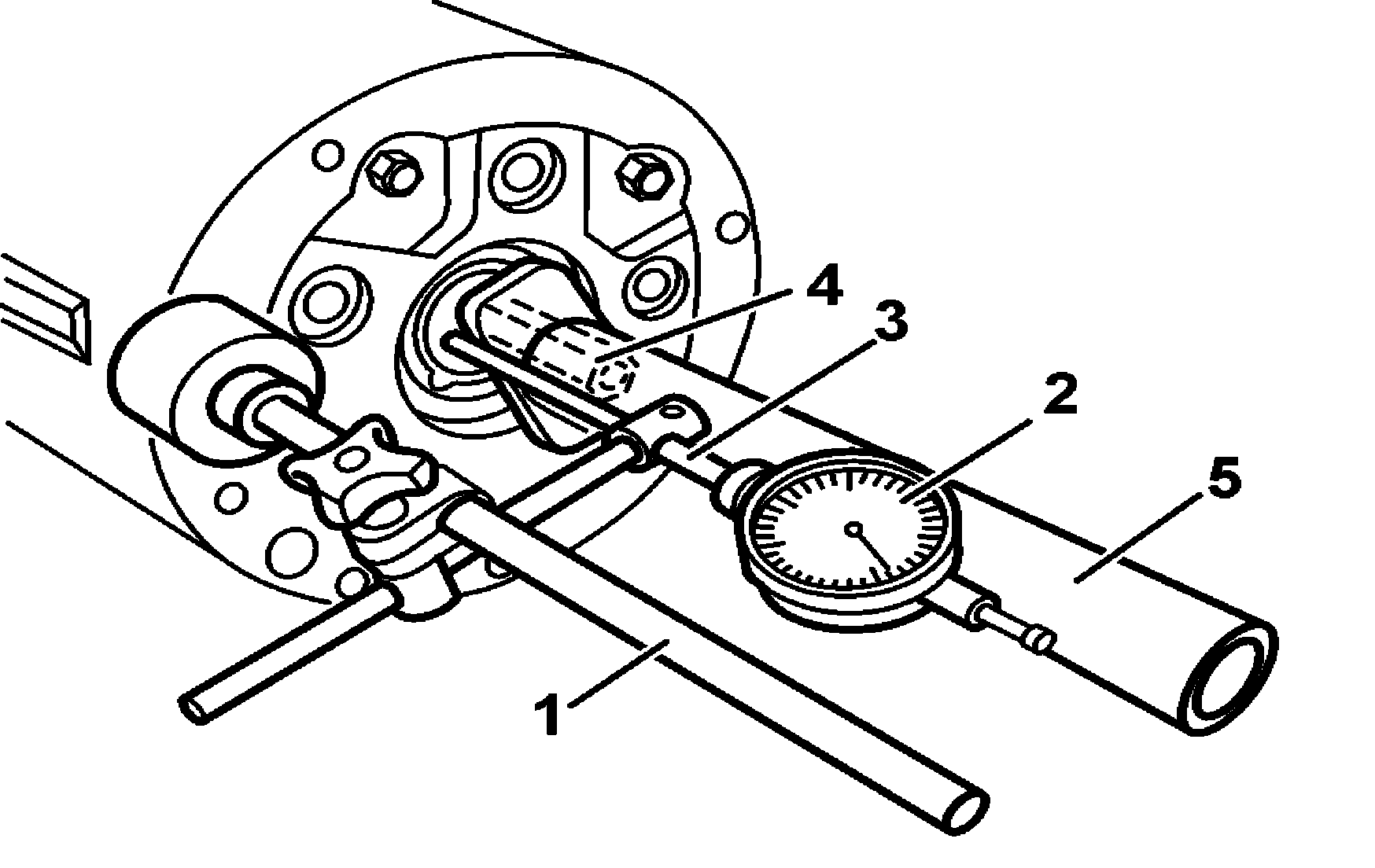

1 | Den Messuhrhalter (1) mit der Messuhr (2) und der Verlängerung (3) an der Glockennabe befestigen |
2 | Die Messuhr (2) mit ca. 1 mm Vorspannung auf die Anschlagscheibe des Sonnenrads setzen und die Messskala der Messuhr auf Null stellen |
3 | Die Halbwelle mit dem Adapter (4) und der Vorrichtung (5) von einer Seite zur anderen bewegten und so das Axialspiel prüfen |
Wenn der festgelegte Wert nicht erreicht wird, das Axialspiel einstellen, indem Sie die entsprechenden Unterlegkeilen hinzufügen oder entfernen.
.
.
B35.20-0022-01
