950 589 03 33 00
Ein- und Ausziehvorrichtung
652 589 00 33 00
Ein- und Ausziehvorrichtung

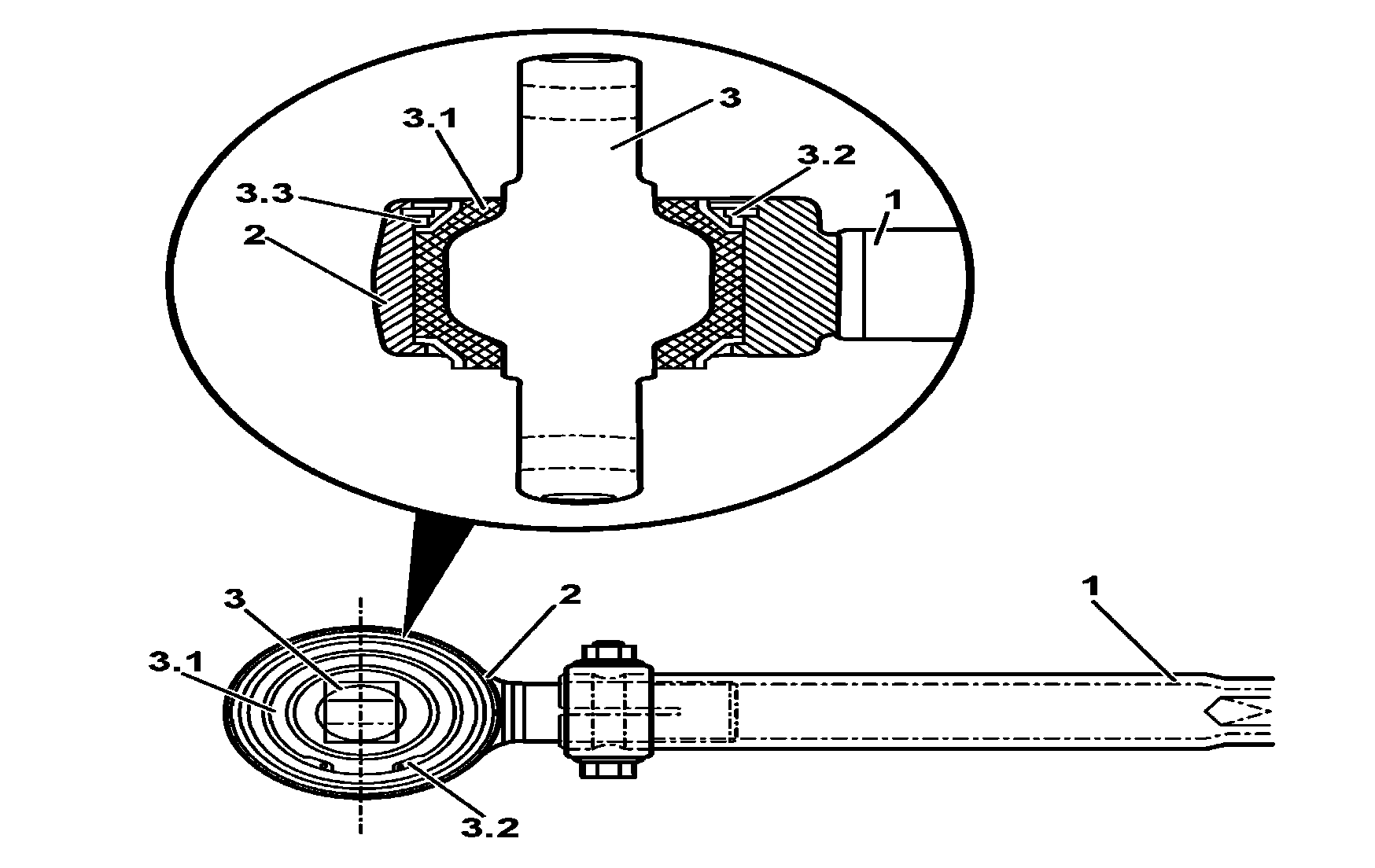

1 | Den Adapter (Öse) aus dem Zuganker (1), den äußeren Sperrring (Elastisch) (3.2) sowie den inneren Sperrring (Elastisch) (3.3) ausbauen. |
2 | Den Adapter des Zugankers auf einen geeigneten Sockel abstützen, auf der Seite der Aufnahme der Sperrringe. Auf der entgegengesetzten Seite mit Hilfe einer Presse das elastische Lager (3.1) zusammen mit der Gelenkachse (3) ausbauen. |
3 | Die Ring- und Lageraufnahmen gründlichen reinigen. Eine leichte Schicht Vaseline auf die Außenseite des neuen Lagers (3.1)auftragen. |
4 | Den Adapter des Zugankers (2) abstützen und das neue Lager (3.1) über die Seite der elastischen Ringe einführen, mit Hilfe einer Presse. Darauf achten, dass das Lager in der richtigen Lage in Bezug zur Lage der Bohrungen für die Befestigungsschrauben, die sich Wellenende (3) befinden, eingebaut wird. |
5 | Die neuen Sperrringe (elastischen) einsetzen, innen (3.3) und aussen (3.2). |
6 | Jegliche Überreste von Vaseline reinigen, damit das Außenteil des Lagers sauber und trocken ist. |
Gelenklager Adapter Zuganker |
B33.20-0030-12
7 | Den Adapter (Öse) (4) des Zugankers (1) auf der Vorrichtung abstützen. Das Zuganker verkeilen, damit es gut abgeebt ist. |
8 | Die Abhebevorrichtung über die Oberseite einführen. Die Presse betätigen und die elastische Buchse (5) ausbauen. |
9 | Die Buchsenaufnahme gut reinigen, alle vorhandenen Graten entfernen. Eine dünne Schicht Vaseline auf das Innenteil der Aufnahme auftragen. |
10 | Mit dem gut abgeebneten Zuganker eine neue elastische Buchse (5.1) mit Hilfe der Presse einführen. Darauf achten, dass die Buchse mittig in die Öse (4) eingesetzt wird, das heißt, mit gleichen Vorsprüngen auf beiden Seiten. |
11 | Die Vorrichtungen ausbauen. Jegliche Überreste von Vaseline reinigen, damit das Außenteil der Buchse sauber und trocken ist. |
Elastische Gelenkbuchse Adapter Zuganker |
B33.20-0031-12
12 | Den Adapter (Öse) aus dem Zuganker (1), den äußeren Sperrring (Elastisch) (3.2) sowie den inneren Sperrring (Elastisch) (3.3) ausbauen. |
13 | Den Adapter des Zugankers auf einen geeigneten Sockel abstützen, auf der Seite der Aufnahme der Sperrringe. Mit Hilfe einer Presse auf der entgegengesetzten Seite vorsichtig das elastische Lager (3.1) zusammen mit der Gelenkachse (3) ausbauen. |
14 | Die Ring- und Lageraufnahmen gründlichen reinigen. Eine leichte Schicht Vaseline auf die Außenseite des neuen Lagers (3.1)auftragen. |
15 | Den Adapter des Zugankers (2) abstützen und das neue Lager (3.1) über die Seite der elastischen Ringe einführen, mit Hilfe einer Presse. |
16 | Die neuen Sperrringe (elastischen) einsetzen, innen (3.3) und aussen (3.2). |
17 | Jegliche Überreste von Vaseline reinigen, damit der Außenteil des Lagers, der Kegelteil (3.B) und das Gewinde für die Kronenmutter (3.C) der Gelenkachse (3) sauber und trocken bleiben. |
Lager mit Gelenkmittelachse des an der Vorderachse - Fahrzeug 382.189 befestigten Grundträgers |
B33.20-0039-12
