Vorderachse aus-, einbauen · ar3310d0100b · Mercedes-Benz WIS

AR33.10-D-0100B

Vorderachse aus-, einbauen

8.9.11

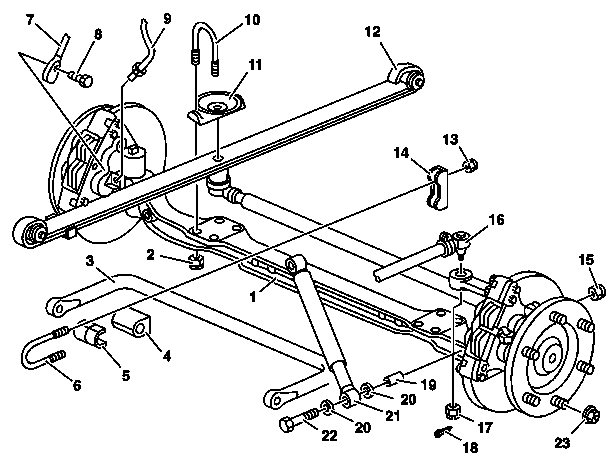

VORDERACHSE 730.412 im TYP 667

D33.10-0200-06

1 Vorderachse

2 Mutter

3 Stabilisator

4 Gummilager

5 Halter

6 Federbügel

7 Verschleißanzeigekabel

8 Schraube

9 Bremsleitung

10 Federbügel

11 Platte

12 Blattfeder

13 Mutter

14 Halter

15 Mutter

16 Lenkstange

17 Mutter

18 Splint

19 Hülse

20 Scheibe

21 Stoßdämpfer

22 Schraube

23 Radmutter

 	Aus-, Einbauen
1	Fahrzeug Anheben mit Grubenlift oder Werkstatt-Wagenheber	 Unterstellböcke anbringen.	AR00.60-D-1000-01B
			*BA40.10-N-1001-01B
2	Bremsschlauch an der Bremsleitung (9) abbauen		AR42.10-D-0013-01B
			*BA42.10-N-1001-04C
3	Sensor ABS aus der Aufnahmebohrung im Achsschenkel herausziehen		AR42.30-D-0150-01B
			*BR00.45-Z-1019-06A
4	Bremsverschleißanzeige (7) am Bremssattel abauen	 Schraube (8) erneuern.	AR42.10-D-0090-02B
			*BA42.10-N-1002-10C
5	Lenkstange (16) am Lenkhebel abdrücken	 Splint (18) erneuern.	AR46.40-D-0100-01B
			*601589043300
			*BA46.40-N-1001-04A
			*BA46.40-N-1002-04A
6	Stoßdämpfer (21) an der Vorderachse (1) abbauen	 Mutter (15) erneuern.	AR32.25-D-0105-01B
			*BA32.25-N-1001-01A
7	Drehstab (3) an der Vorderachse (1) abbauen	 Mutter (13) erneuern. Gummilager (4) auf Zustand prüfen, ggf. erneuern.	AR32.20-D-0300-01B
			*BA32.35-N-1001-02C
8	Blattfedern (12) an der Vorderachse (1) abbauen	 Muttern (2) erneuern.	AR32.20-D-0200-04B
			*BA32.20-N-1001-01C
9	Vorderachse (1) mit Wagenheber langsam ablassen	 Vorderachse (1) nicht auf die Bremsscheibenabdeckbleche ablassen.  Einbau: Vorderachse (1) mit Wagenheber in Einbaulage bringen.
10	Einbau in umgekehrter Reihenfolge
11	Bremsanlage entlüften
12	Spur prüfen

 Stahlfederung Vorderachse

Nummer	Benennung			Typ 667, 668, 670 außer 670.398/4


BA32.20-N-1001-01C	Federbügel an Vorderachse	M121,5	Nm	114
		M141,5	Nm	155
		M161,5	Nm	160

 Stoßdämpfer Vorderachse

Nummer	Benennung		Typ 667 mit Vorderachse 730.412/602


BA32.25-N-1001-01A	Stoßdämpfer an Vorderachse	Nm	120

 Stabilisator

Nummer	Benennung		Typ 667 mit Vorderachse 730.412


BA32.35-N-1001-02C	Stabilisator an Vorderachskörper	Nm	42

 Räder

Nummer	Benennung			Typ 667, 668, 670


BA40.10-N-1001-01B	Radmutter	M14x1,5	Nm	180
		M18x1,5	Nm	250

 Bremsleitungen, Bremsschläuche

Nummer	Benennung		Typ 667


BA42.10-N-1001-04C	Verschraubung der Bremsleitung	Nm	16

 Bremssattel Vorderachse

Nummer	Benennung		Typ 667 mit Vorderachse 730.412


BA42.10-N-1002-10C	Verschleißanzeigekabel an Bremssattel	Nm	10

 Lenkstange

Nummer	Benennung			Lenkung 765.841 im Typ 667 mit Vorderachse 730.412


BA46.40-N-1001-04A	Mutter Lenkstange an Lenkhebel		Nm	150
BA46.40-N-1002-04A	Mutter Klemmschelle an Lenkstange	–	Nm	50
		M10	Nm	–
		M121,5	Nm	–

601 589 04 33 00

Abzieher

Reparaturmittel

Nummer	Bezeichnung	Bestell-Nummer
BR00.45-Z-1019-06A	Fett Sensor ABS	A 000 989 62 51 10
