Höhensteuerventil Hinterachse prüfen

Typ ar · Thema 32.22 · Version 0100 · 1996-07-11

Gültig für: TYP 668, 670 mit CODE (CE2) Luftfederung hinten

Einordnung

Funktionsgruppe 2 Fahrwerk › 32 Federung › 32.22 Luftfederung — Baureihe 668 · Baureihe 670

EinPAS 20 Fahrwerk › 20.16 Federung › 20.16.13 Leitung/Schlauch/Ventil — Baureihe 668 · Baureihe 670

AR32.22-D-2010A

Höhensteuerventil Hinterachse prüfen

25.6.96

TYP 668, 670 mit CODE (CE2) Luftfederung hinten

Höhensteuerventil Hinterachse prüfen

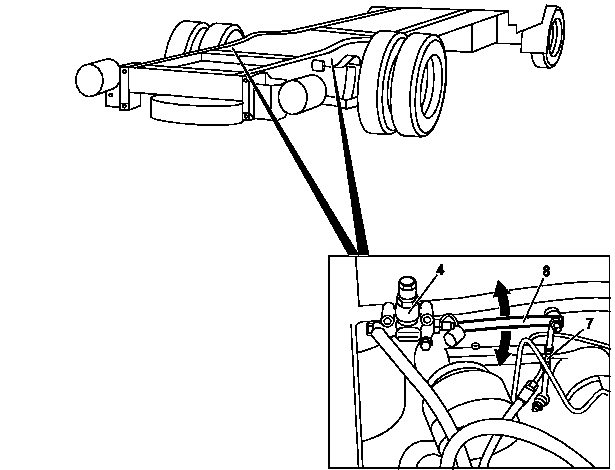

D32.22-0009-06

Dargestellt: linke Fahrzeugseite, rechte Seite entsprechend.

4 Höhensteuerventil

7 Betätigungsstange Höhensteuerventil

8 Betätigungshebel

Prüfen

1

Betätigungsstange (7) oben vom Betätigungshebel (8) abschrauben.

2

Funktion Druck erhöhen prüfen.

Betätigungshebel (8) am Ventil aus Nullage soweit nach oben drehen (Pfeil), bis Ventil zu regeln beginnt. Druck im Federbalg steigt, Federbalg auf Maximalhöhe ausfahren lassen.

3

Funktion Druck vermindern prüfen.

Betätigungshebel (8) am Ventil aus Nullage nach unten drehen (Pfeil), bis Ventil abbläst. Federbalg entleeren.

4

Betätigungsstange oben am Betätigungshebel (8) anschrauben.

5

Fahrzeugniveau prüfen, ggf. einstellen

AR32.22-D-7000A
