AR32.22-D-2003A

Luftfederbalg aus-, einbauen

21.6.96

TYP 668, 670 mit CODE (CE2) Luftfederung hinten

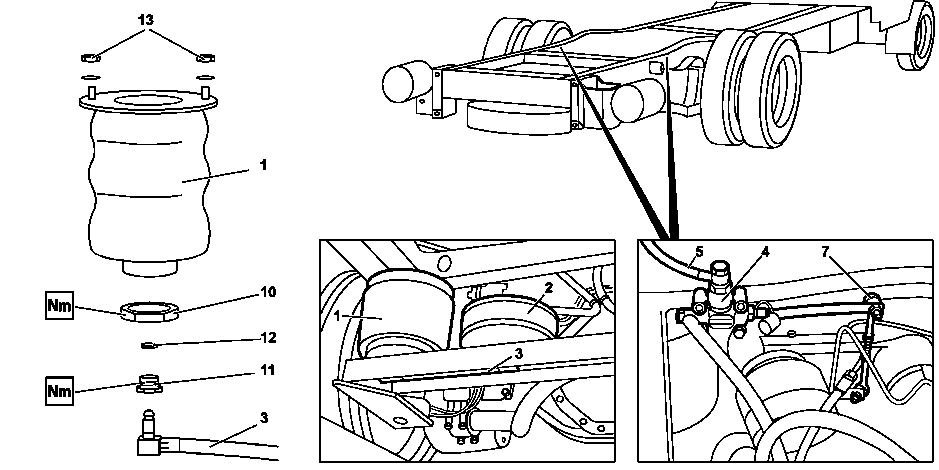

D32.22-0003-09

Dargestellt: linke Fahrzeugseite, rechte Seite entsprechend.

1 Luftfederbalg

2 Luftkammer

3 Verbindungsleitung

4 Höhensteuerventil

5 Druckleitung zum Vorratsbehälter

7 Betätigungsstange Höhensteuerventil

10 Mutter

11 Reduzierstück

12 Spreizring

13 Befestigungsmuttern

 	Aus-, Einbauen
1	Fahrzeug hinten am Rahmen aufbocken, bis Räder frei in der Luft hängen.	 Fahrzeug gegen Wegrollen sichern.
2	Luftfederung drucklos machen.	DazuDruckleitung (5) zum Vorratsbehälter am Höhensteuerventil (4) lösen bis Druck entweicht.
3	Reduzierstück (11) abschrauben, Verbindungsleitung (3) vom Luftfederbalg (1) lösen.		*WH58.30-Z-1043-06A
			*WH58.30-Z-1044-06A
			*BA32.22-N-1002-01B
4	Mutter (10) am Federbalg (1) unten abschrauben.		*BA32.22-N-1001-01B
5	Muttern (13) am Federbalg (1) oben abschrauben und Federbalg (1) ausbauen.
6	Einbau in umgekehrter Reihenfolge.
7	Luftfederung auf Dichteit prüfen.		AR32.22-D-8000A

 Luftfederbalg

Nummer	Benennung		Typ 668, 670 mit CODE CE2 (Luftfederung hinten)


BA32.22-N-1001-01B	Mutter zur Befestigung Luftfederbalg bzw. Luftkammer am Balgquerträger	Nm	70
BA32.22-N-1002-01B	Reduzierstück an Luftfederbalg bzw. Luftkammer	Nm	15–25

Handelsübliche Werkzeuge

Nummer	Bezeichnung
WH58.30-Z-1043-06A	Krähenfuß-Schlüssel SW24 (3/8")
WH58.30-Z-1044-06A	Spezialverlängerung für Krähenfuß-Schlüssel 150 mm (3/8")
