Luftfederung auf Dichtheit prüfen

Typ ar · Thema 32.22 · Version 0101 · 2020-03-27

Gültig für: Typ 368.100/104/106/112/115/117/150/154/185/187, 382.154/155/157/158/171/175/176/177/178/180/181/184/185/186/188/189, 384.065, 634.001/011/061/071/081

Einordnung

Funktionsgruppe 2 Fahrwerk › 32 Federung › 32.22 Luftfederung — Baureihe 368 (Baumuster 100, 104, 106, 112, 115, 117, 150, 154, 185, 187) · Baureihe 382 (Baumuster 154, 155, 157, 158, 171, 175, 176, 177, 178, 180, 181, 184, 185, 186, 188, 189) · Baureihe 384 (Baumuster 065) · Baureihe 634 (Baumuster 001, 011, 061, 071, 081)

EinPAS 20 Fahrwerk › 20.16 Federung › 20.16.1 Grundinformation — Baureihe 368 (Baumuster 100, 104, 106, 112, 115, 117, 150, 154, 185, 187) · Baureihe 382 (Baumuster 154, 155, 157, 158, 171, 175, 176, 177, 178, 180, 181, 184, 185, 186, 188, 189) · Baureihe 384 (Baumuster 065) · Baureihe 634 (Baumuster 001, 011, 061, 071, 081)

AR32.22-B-8000A

Luftfederung auf Dichtheit prüfen

05.03.2020

Typ

368.100/104/106/112/115/117/150/154/185/187, 382.154/155/157/158/171/175/176/177/178/180/181/184/185/186/188/189, 384.065, 634.001/011/061/071/081

Luftfederung auf Dichtheit prüfen
Luftfederung auf Dichtheit prüfen

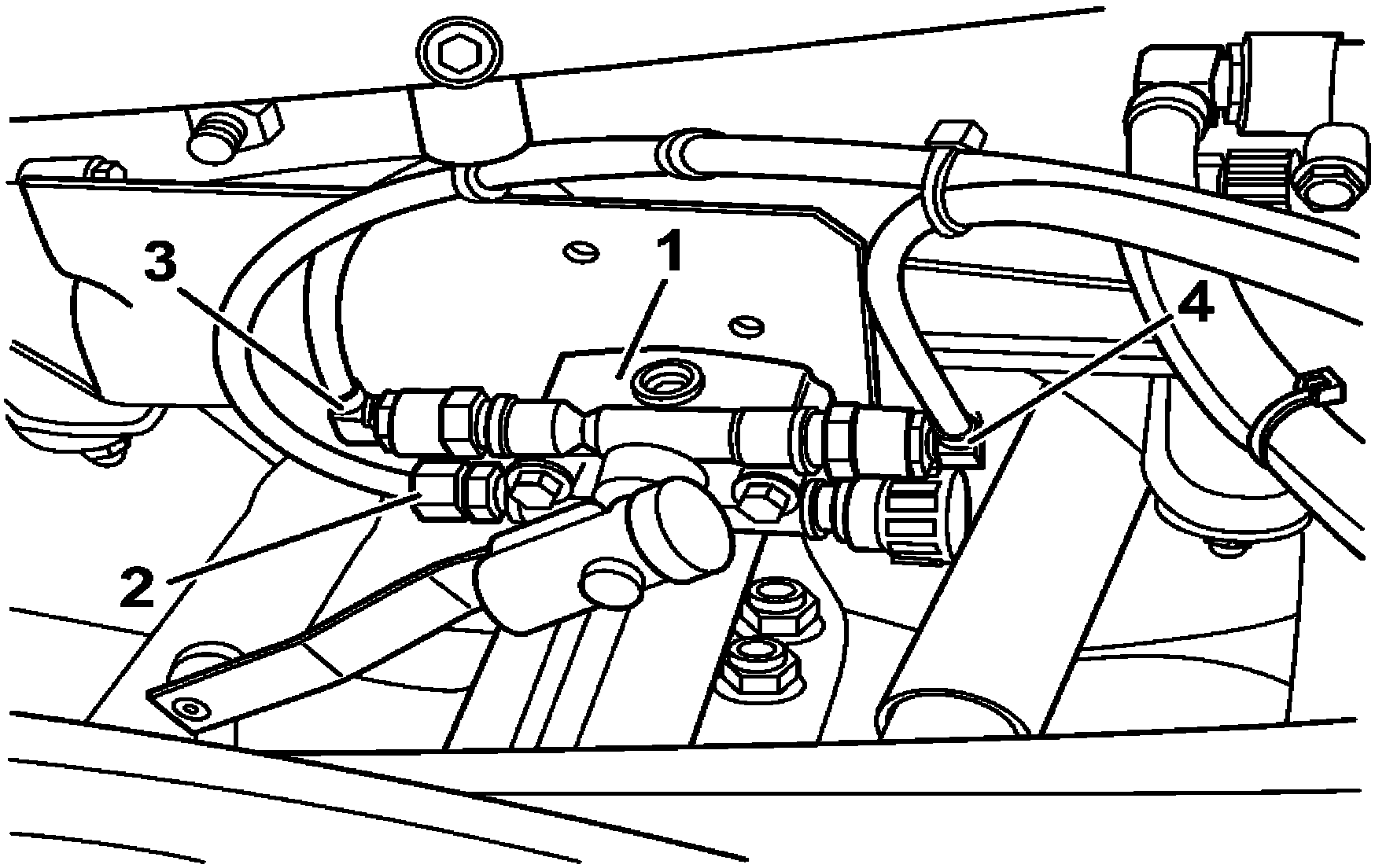

B32.22-0007-01

Vordere Luftfederung

1

Niveauregelventil

2

Einganganschluss

3,4

Ausganganschlüsse

5

Einganganschluss Balg

6

Federbalg

7

Aufnahmetopf und Dichtung Balg

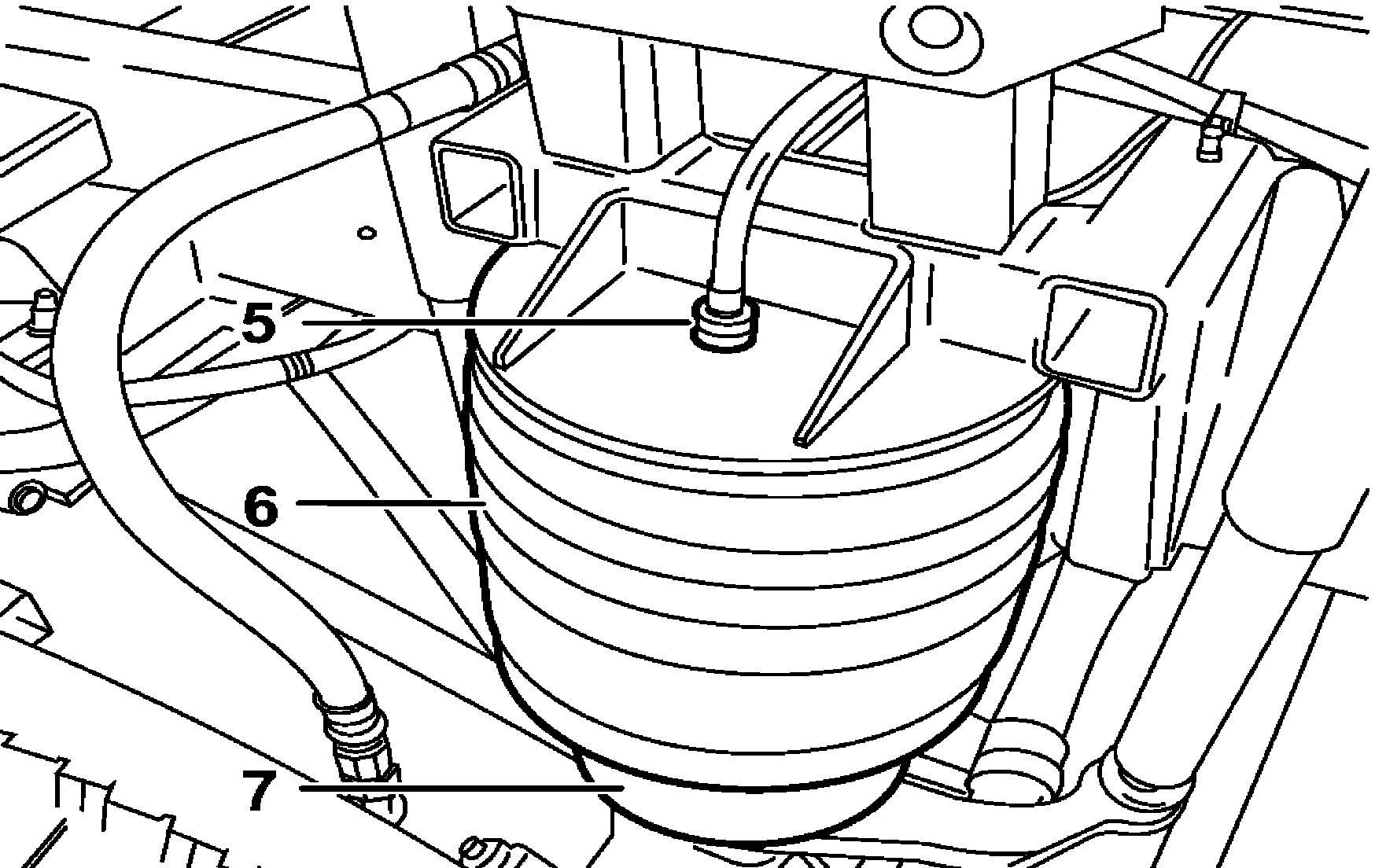

B32.22-0009-01

Prüfen

1

Die Luftfederanlage auf Dichtheit prüfen

Einen für diesen Zwecke geeigneten Spray oder neutralen Glyzerinseifenschaum verwenden.

Keinen normalen Seifenschaum verwenden, denn dieser enthält Natronlauge, die das Material oxidiert.

Mögliche Luftundichtheiten an der Luftfederanlage prüfen:

- Niveauregelventile (1) und alle Einlassanschlüsse (2) sowie Auslassanschlüsse(3).
- Pneumatikleitungen und Anschlüsse (5) zu den Luftbälgen und Behältern des Pneumatiksystems.
- Luftbälge (6) und Aufnahmetöpfe (7).
