AR32.22-B-7000XA

Fahrzeugniveau prüfen, einstellen

02.10.2018

Typ	368.100/104/106/112/115/117/150/154/185/187
	Mit KNR-Luftfederung
Typ	384.065
	Mit KNR-Luftfederung

B32.22-A000-09

Vordere Luftfederung am Fahrzeug 368.100/104/106/150/154 und am Fahrzeug 384.065

Abstand zwischen der unteren Base der an der Achse befestigten Luftfeder und der Unterseite des Längsträgers

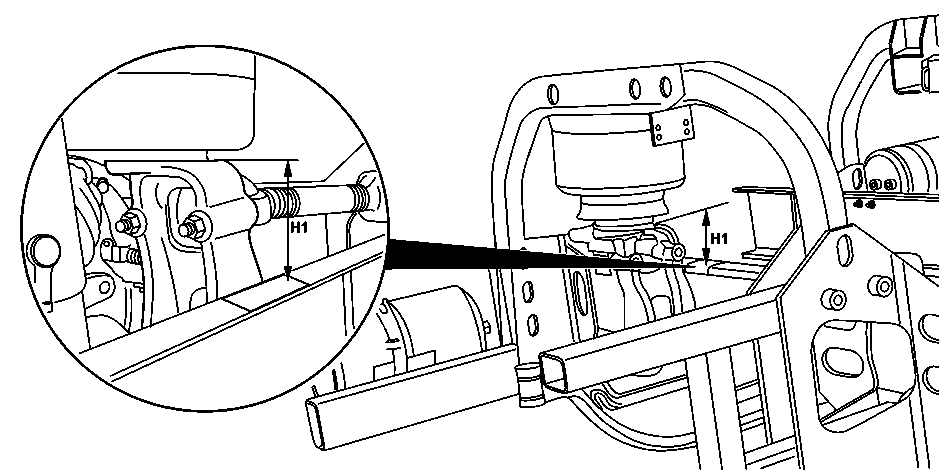

B32.22-0006-09

Vordere Luftfederung am Fahrzeug 368.112/115/117/185/187

B32.22-0004-09

Hintere Luftfederung

Abstand zwischen den Klammern der Achse und der Unterseite des Längsträgers

 Gefahr	Lebensgefahr durch Absenken des Fahrzeuges bei Arbeiten zwischen Räder und Aufbau. Verletzungsgefahr durch Klemmen oder Quetschen bei Arbeiten an der Luftfederung.	Prüf- und Reparaturarbeiten zwischen Rad und Radlauf oder im Radeinbau dürfen nur durchgeführt werden, wenn das Fahrzeug mit geeigneten Abstützvorrichtungen gegen Absenken gesichert ist. Einstellarbeiten dürfen nur von unterhalb des Fahrzeuges durchgeführt werden. Fahrzeugrahmen oder Fahrzeugachsen nur mit geeigneten Abstützvorrichtungen gegen Absenken sichern. Weitere bewegliche Fahrzeugteile, die sich im Arbeitsbereich befinden ggf. zusätzlich mit geeigneten Abstützvorrichtungen gegen Absenken, oder mit geeigneten Sicherungsvorrichtungen gegen unvorhersehbare Bewegungen sichern. Bereiche beweglicher Fahrzeugteile gegen unerlaubten Zugriff und Zugang sichern.	AS32.22-Z-0001-01A
1	Fahrzeug in eine Grube stellen	 Feststellbremse anwenden und Räder verkeilen, um unbeabsichtigte Bewegungen des Fahrzeugs zu verhindern.
2	Vordere und hintere Reifen kalibrieren
	.		AP40.15-B-4060A
3	Luftbälge mit normalem Arbeitsdruck unter Druck setzen
	Prüfen
4	Abstand (H1) an Vorderachse messen	.Normale Regelhöhe für Vorderachsen mit konventioneller Luftfederung	*BE32.22-B-1010-01B
5	Abstand (H2) an Hinterachse messen	.Normale Regelhöhe für Hinterachsen mit konventioneller Luftfederung	*BE32.22-B-1012-01B
6	Fahrzeugniveau durch Höhe der Luftbälge nachstellen	Falls die Abstände nicht wie vorgeschrieben sind.
			AR32.22-B-7000-01A
7	Teststrecke fahren	 Testfahrt durchführen, vorzugsweise auf unregelmäßiger und unebener Strasse.
8	Die Höhen erneut bestätigen (H1) und (H2)	 Bei Bedarf Regelung erneut durchführen.
		.Normale Regelhöhe für Vorderachsen mit konventioneller Luftfederung	*BE32.22-B-1010-01B
		.Normale Regelhöhe für Hinterachsen mit konventioneller Luftfederung	*BE32.22-B-1012-01B

Luftfederung

Nummer	Benennung		Fahrzeug 384.065	Fahrzeug 368.100/104/106/150/154
BE32.22-B-1010-01B	Normale Regelhöhe für Vorderachsen mit konventioneller Luftfederung	mm	263	242

Luftfederung

Nummer	Benennung		Fahrzeug 368.112/115/117/185/187
BE32.22-B-1010-01B	Normale Regelhöhe für Vorderachsen mit konventioneller Luftfederung	mm	128

Luftfederung

Nummer	Benennung		Fahrzeug 384.065	Fahrzeug 368.100/104/106/150/154
BE32.22-B-1012-01B	Normale Regelhöhe für Hinterachsen mit konventioneller Luftfederung	mm	96	90

Luftfederung

Nummer	Benennung		Fahrzeug 368.112/115/117/185/187
BE32.22-B-1012-01B	Normale Regelhöhe für Hinterachsen mit konventioneller Luftfederung	mm	90

Referenzierte Dokumente

ap4015b4060a Reifendruck richtigstellen, einschließlich Reserverad
ar3222b700001a Fahrzeugniveau über Luftbalghöhe einstellen
as3222z000101a Lebensgefahr durch Absenken des Fahrzeuges bei Arbeiten zwischen Räder und Aufbau. Verletzungsgefahr durch Klemmen oder Quetschen bei Arbeiten an der Luftfederung.
