Getriebe mit Drehmomentwandler aus-, einbauen

AR27.10-B-0500ALL

Getriebe mit Drehmomentwandler aus-, einbauen

30.06.2020

Getriebe

723.381 im Typ 958.15

1

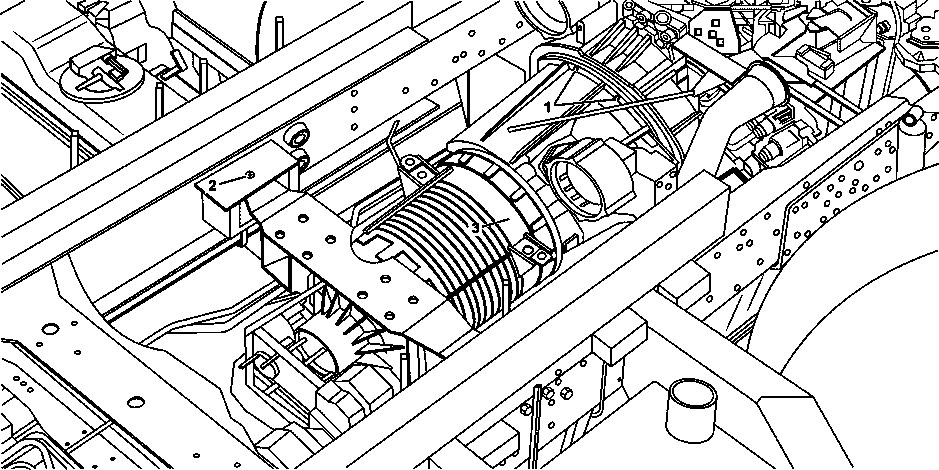

Befestigungsschraube von Automatikgetriebe zum Motor

3

Automatikgetriebe

2

Befestigungsschraube des Halters des Automatikgetriebes am Lager

 

Aus-, Einbauen

1

Fahrzeug gegen Wegrollen sichern

 Gefahr

Brand-/Explosionsgefahr durch Kurzschluss und austretendes Knallgas. Verbrennungs-/Verletzungsgefahr durch Verätzen von Augen, Haut und Schleimhäuten durch Batterieelektrolyt/-nebel, Kurzschluss und Lichtbogeneinwirkung. Vergiftungsgefahr durch Verschlucken von Batterieelektrolyt oder Aufnahme von Blei über die Haut oder Körperöffnungen. Lebensgefahr durch elektrischen Spannungen U >= 30 V AC und U >= 60 V DC.

Feuer, Funken, offenes Licht und Rauchen verboten. Säureschutzhandschuhe, -kleidung und -brille tragen. Batteriesäure nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen.

AS54.10-Z-0001-01A

2

Elektrische Leitung von Batterie trennen

Hinweis

Hinweise Batterie

AH54.10-P-0001-01A

3

Fahrerhaus kippen

4

Die elektrischen Steckverbindungen am Automatikgetriebe (3) trennen

5

Die Pneumatikleitung ausbauen

 Befestigungsschraube der Pneumatikleitung am Automatikgetriebe

*BA27.10-B-1007-04B

6

Das Automatikgetriebe (3) mit geeigneter Hebevorrichtung abstützen

 Motor an Unterteil des Steuergehäuses abstützen. Die Hydraulikausrüstung muss über eine Stützfläche verfügen.

7

Die Schrauben ausbauen und die Gelenkwelle lösen

.

AR41.10-B-0050TA

8

Drehmomentwandler von Tragplatte lösen

 Mitnehmerscheibe am Drehmomentwandler

*BA27.10-B-1005-04B

 Drehvorrichtung

*904589046300

9

Die Befestigungsschrauben des Halters des Automatikgetriebes am Lager (2) ausbauen

 Befestigungsschrauben Lager am Automatikgetriebe

*BA27.10-B-1006-04B

10

Die Befestigungsschrauben des Automatikgetriebes am Motor (1) ausbauen

 Das Automatikgetriebe (3) vom Motor mit einem Gummihammer lösen.

 Automatikgetriebe am Motor

*BA27.10-B-1004-04B

11

Das Automatikgetriebe (3) vom Motor ausbauen

 Geeigneten Kraftheberblock einsetzen. Getriebe aufhängen bis es nicht mehr mit dem Lager ist Kontakt ist.

12

Einbau in umgekehrter Reihenfolge



Prüfen

13

Dichtheit des Automatikgetriebes (7) überprüfen

 Komplettes Automatikgetriebe

Nummer

Benennung

Automatikgetriebe 723.381

BA27.10-B-1004-04B

Automatikgetriebe am Motor

M12X1.5

Nm

94

 Komplettes Automatikgetriebe

Nummer

Benennung

Automatikgetriebe 723.381

BA27.10-B-1005-04B

Mitnehmerscheibe am Drehmomentwandler

M10

Nm

68

 Komplettes Automatikgetriebe

Nummer

Benennung

Automatikgetriebe 723.381

BA27.10-B-1006-04B

Befestigungsschrauben Lager am Automatikgetriebe

M16X40

Nm

225

 Komplettes Automatikgetriebe

Nummer

Benennung

Automatikgetriebe 723.381

BA27.10-B-1007-04B

Befestigungsschraube der Pneumatikleitung am Automatikgetriebe

M6

Nm

8
