Ölstand im Automatikgetriebe mit Ultraschallgerät prüfen, ggf. richtigstellen

AR27.00-S-0270-02EA

Ölstand im Automatikgetriebe mit Ultraschallgerät prüfen, ggf. richtigstellen

 Vorsicht

Verletzungsgefahr an Haut und Augen durch den Umgang mit Getriebeöl. Gesundheitsgefahr durch Verschlucken von Getriebeöl

Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.
Getriebeöl nicht in Trinkbehältnisse einfüllen.

AS00.40-Z-0001-01A



000 588 09 19 00 Ölstandsmessgerät

WS27.00-P-0188B



000 588 06 82 00 Ölspender

WS18.00-P-0026B



Flüssigkeitsgetriebeöle ATF (Spezifikation 236.17)

BB00.40-P-0236-17A

Getriebe

725.0 im Typ 447, 448

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1028-04A

Montagereiniger

A 000 986 56 01

BR00.45-Z-1084-06A

MB Bremspaste Plastilube (bräunlich)

A 002 989 37 51

Prüfen

1

Prüf- sowie Entlüftungsroutine mit Diagnosesystem starten.

 Den Menüpunkt "Ölstandsmessung mit Ultraschallgerät" wählen.
Während der gesamten Prüfung weder die Feststellbremse lösen, noch andere Störgrößen, die nicht im Arbeitsablauf gefordert sind, erzeugen. Alle diese Faktoren führen zu einem Abbruch und somit zu einem Neustart der Messung.

2

Nach Ablauf der Prüf- sowie Entlüftungsroutine das Fahrzeug anheben.

3

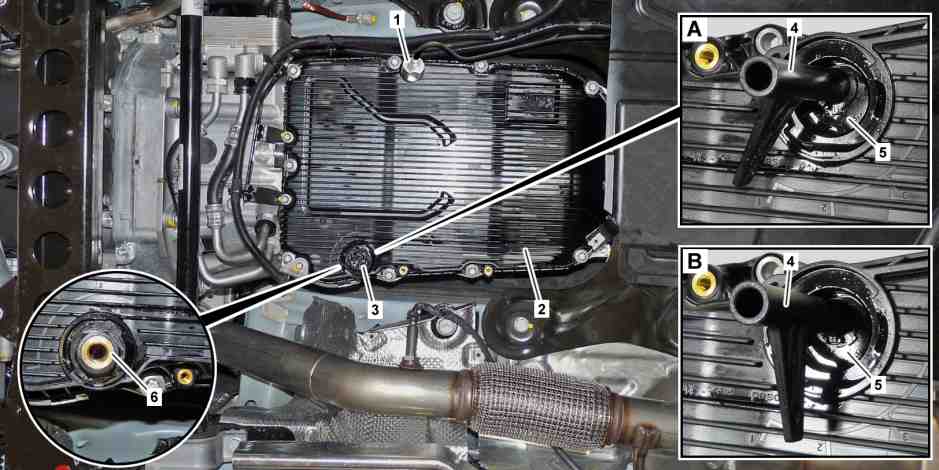

Kontaktfläche für Messkopf (1) an der Ölwanne Automatikgetriebe (2) reinigen.

4

Schallaustrittsfläche des Messkopfs (1) mit Bremsenpaste bestreichen.

5

Messkopf (1) an die Kontaktfläche der Ölwanne Automatikgetriebe (2) anbauen und Automatikgetriebeölstand am Ölstandsmessgerät ablesen.

6

Schnellverschluss (3) mit dem  Steckschlüssel öffnen.

7

Den  Steckschlüssel (4) so weit in das Überlaufrohr (5) stecken, bis er einrastet.

8.1

Wenn der Automatikgetriebeölstand zu niedrig ist.
Den Steckschlüssel (4) auf Position 1 (A) drehen.

8.2

Wenn der Automatikgetriebeölstand zu hoch ist.
Den Steckschlüssel (4) auf Position 2 (B) drehen, bis so viel Automatikgetriebeöl ausgelaufen ist, dass der Sollwert am Ölstandsmessgerät angezeigt wird.

 Nach Erreichen des Sollwerts sicherstellen, dass sich der Steckschlüssel (4) wieder auf Position 1 (A) befindet.

9

Den Steckschlüssel (4) aus dem Überlaufrohr (5) herausziehen.

 Den Steckschlüssel (4) nur auf Position 1 (A) aus dem Überlaufrohr (5) herausziehen.
Ansonsten tritt nach erneutem Öffnen des Schnellverschlusses (3) eine undefinierbare Menge Automatikgetriebeöl aus.

10

Den  Adapter (6) an die Ölwanne Automatikgetriebe (2) anbauen und den Ölspender anschließen.

Wenn der Automatikgetriebeölstand zu niedrig ist.

 Luftdruck am Ölspender vor der Befüllung des Automatikgetriebes auf höchstens 2 bar einstellen.
Ansonsten wird das Automatikgetriebe beschädigt.

11

Automatikgetriebeöl einfüllen.

Wenn der Automatikgetriebeölstand zu niedrig ist.

 Pro mm-Abweichung vom Soll-Automatikgetriebeölstand 50 ml und zusätzlich 250 ml Automatikgetriebeöl einfüllen.

12

Den Ölspender abschließen und den Adapter (6) von der Ölwanne Automatikgetriebe (2) abbauen.

Wenn der Automatikgetriebeölstand zu niedrig ist.

13

Neuen Schnellverschluss (3) mit dem  Steckschlüssel schließen.

14

Messkopf (1) von Ölwanne Automatikgetriebe (2) abbauen.

15

Kontaktfläche für Messkopf (1) an der Ölwanne Automatikgetriebe (2) reinigen.

16

Fahrzeug absenken.
