Riemenscheibe der Kühlmittelpumpe aus-, einbauen

Typ ar · Thema 20.10 · Version 0100 · 2004-06-17

Gültig für: MOTOR 639.939 im TYP 454.0

Einordnung

Funktionsgruppe 1 Motor › 20 Motorkühlung › 20.10 Kühlmittelpumpe, Kühlmittelthermostat — Baureihe 454 (Baumuster 0**) · Baureihe 639 (Baumuster 939)

EinPAS 15 Motor › 15.18 Riementrieb › 15.18.30 Riemen/Riemenscheibe/Spannvorrichtung/Umlenkrolle — Baureihe 454 (Baumuster 0**) · Baureihe 639 (Baumuster 939)

EinPAS 15 Motor › 15.25 Motorkühlsystem › 15.25.30 Pumpe/Thermostat/Vorwärmgerät — Baureihe 454 (Baumuster 0**) · Baureihe 639 (Baumuster 939)

AR20.10-P-1275FG

Riemenscheibe der Kühlmittelpumpe aus-, einbauen

26.5.04

MOTOR 639.939 im TYP 454.0

Riemenscheibe der Kühlmittelpumpe aus-, einbauen

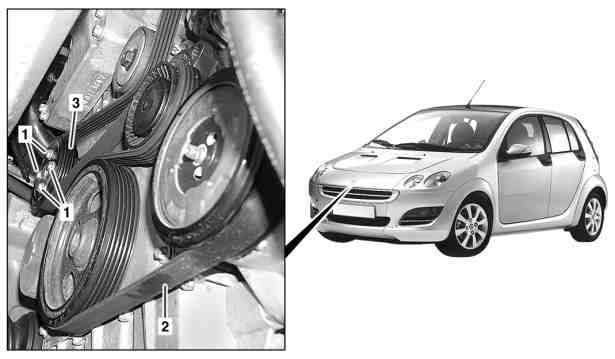

P20.10-2160-05

Dargestellt an Fahrzeugen mit Code (I01) Klimaanlage Plus (mit Aussentemperaturanzeige) (FFO)

1 Schrauben

2 Keilrippenriemen

3 Riemenscheibe

Aus-, Einbauen

Gefahr!

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnen-säulen ausrichten und die vier Auf-nahmeteller an den vom Fahrzeug-hersteller vorgeschriebenen Hebe-bühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

1

Fahrzeug anheben

2

Motorraumverkleidung unten ausbauen

AR61.20-P-1105FF

3

Schrauben (1) lösen

*BA20.10-P-1002-01R

4

Keilrippenriemen (2) ausbauen

AR13.22-P-1202FG

5

Schrauben (1) herausschrauben und Riemenscheibe (3) abnehmen

Einbau: Schrauben (1) erneuern.

6

Einbau in umgekehrter Reihenfolge

Kühlmittelpumpe, Kühlmittelthermostat

Nummer

Benennung

Motor
639.939

BA20.10-P-1002-01R

Torxschraube Riemenscheibe an
Kühlmittelpumpe

Nm

10
