Lager und Dichtring im Startergehäuse aus-, einbauen
Typ ar · Thema 15.30 · Version 0101 · 2017-07-18
Gültig für: Motor 457.9 im Typ 934.241/251, 958.4 Motor 457.9 Motor 460.984 im Typ 934.241/251, 938.142
Einordnung
Funktionsgruppe 1 Motor › 15 Elektrische Anlage Motor › 15.30 Starter — Baureihe 460 (Baumuster 984) · Baureihe 934 (Baumuster 241, 251) · Baureihe 938 (Baumuster 142) · Baureihe 958 (Baumuster 4**)
EinPAS 15 Motor › 15.35 Starter › 15.35.20 Starter — Baureihe 460 (Baumuster 984) · Baureihe 934 (Baumuster 241, 251) · Baureihe 938 (Baumuster 142) · Baureihe 958 (Baumuster 4**)
Gilt auch für Motoren/Getriebe: 457 9**
AR15.30-B-7305-02C
| Lager und Dichtring im Startergehäuse aus-, einbauen
|
|
|
Motor
| 457.9 im Typ 934.241/251, 958.4
|
Motor
| 457.9
|
Motor
| 460.984 im Typ 934.241/251, 938.142
|
Nummer
| Bezeichnung
| Bestellnummer
|
BR00.45-Z-1081-06A
| Fett Molykote BR 2 plus
| Liqui Moly GmbH
Jerg-Wieland-Straße 4
D-89081 Ulm-Lehr
www.liqui-moly.de
|
Ausbauen
1
| Gehäuse des Starters (1) auf eine Fläche legen, Dichtring (2) und Lager (3) mit dem Montagedorn (4) herausziehen.
|
2
| Sitz des Lagers am Gehäuse des Starters (1) reinigen.
|
Einbauen
3
| Gehäuse des Starters (1) senkrecht in einem Schraubstock befestigen.
|
|
| Schutzbacken verwenden.
|
4
| Neuen Dichtring (2) mit Schmierfett am Montagedorn (5)
|
5
| Dichtring (2) mit dem Montagedorn (5) gedrückt bis zum Anschlagpuffer am Gehäuse des Starters (1) einbauen.
|
|
| Einbaulage des Feders (6) am Dichtring (2) kontrollieren.
|
6

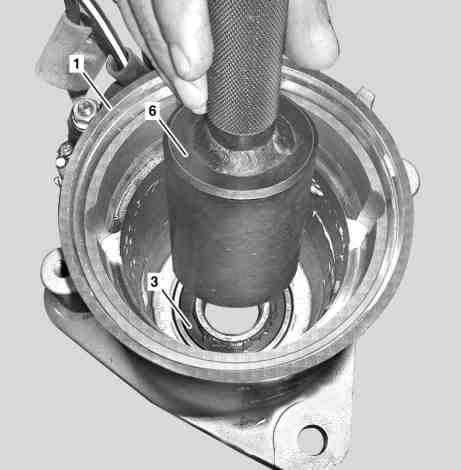

| Neues Lager (3) mit dem Montagedorn (6) gedrückt bis zum Anschlagpuffer am Gehäuse des Starter (1) einbauen.
|
7
| Gehäuse des Starters (1) lösen.
|
