541 589 07 63 00
Haltevorrichtung
126 589 00 34 00
Abzieharme
000 589 88 33 00
Abzieher, zweiarmig
1 | Haltevorrichtung (1) am Kupplungshebel (3) positionieren und Rändelmutter (2) leicht festziehen, so dass die Haltevorrichtung (1) noch versetzt werden kann. |
Der Kraftzapfen der Haltevorrichtung (1) muss mit den Flanschseiten (Pfeil) an der Gabel des Kupplungshebels (3) sitzen. |
W15.30-1059-01
2 | Haltevorrichtung (1) in Bezug auf den Bohrungen der Schrauben am Gehäuse des Starters ausrichten und Schrauben des Magnetschalters am Gehäuse des Starters festziehen. |
3 | Rändelmutter (2) anziehen. |
Durch Anzug der Rändelmutter (2) wird der Kupplungshebel zurück ins Gehäuse des Starters gezogen und in dieser Position gehalten. |
W15.30-1060-01

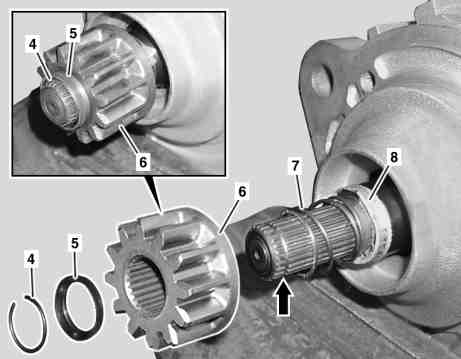

4 | Achse (8) einfetten. |
5 | Neue Feder (7), neuen Starterritzel (6) und neuen Anlaufring (5) auf die Achse (8) positionieren und mit der Hand andrücken. |
6 | Neuen Sperrring (4) an der Aussparung (Pfeil) der Achse (8) einbauen. |
W15.30-1062-11
7 | Abzieher (9) mit zwei Abzieharmen (10) einbauen und Starterritzel (6) abziehen. |
Starterritzel (6) so lange ausziehen, bis der Anlaufring (5) hörbar auf den Sperrring (4) einrastet; bei Bedarf Sperrring (4) mit Schraubendreher drücken. |
8 | Abzieher (9) mit zwei Abzieharmen (10) entfernen. |
9 | Haltevorrichtung ausbauen. |
W15.30-1063-11
