Haltevorrichtung
1 | Haltevorrichtung (1) am Kupplungshebel (3) positionieren und Rändelmutter (2) leicht festziehen, so dass die Haltevorrichtung (1) noch versetzt werden kann. |
Der Kraftzapfen der Haltevorrichtung (1) muss mit den Flanschseiten (Pfeil) an der Gabel des Kupplungshebels (3) sitzen, bei Bedarf Starterritzel mit der Hand nach außen ziehen. |
W15.30-1059-01
2 | Haltevorrichtung (1) in Bezug auf die Bohrungen der Schrauben am Gehäuse des Starters ausrichten und Schrauben des Magnetschalters am Gehäuse des Starters festziehen. |
3 | Rändelmutter (2) anziehen. |
Durch Anzug der Rändelmutter (2) wird der Starterritzel nach außen des Gehäuses des Starters gedrückt und in dieser Position gehalten. |
W15.30-1060-01
4 | Anlaufring (4) mit der Tülle (5) nach hinten schlagen und Sperrring (6) und den Anlaufring (4) herausnehmen. |
W15.30-1057-11

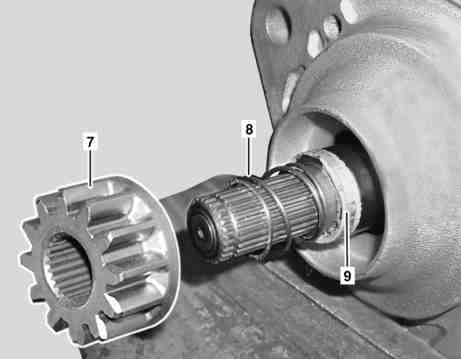

5 | Starterritzel (7) und Feder (8) herausnehmen. |
6 | Schmierfett von Achse (9) entfernen. |
7 | Haltevorrichtung ausbauen. |
