Einspritzleitung des Abgasnachbehandlungssystems aus-, einbauen

AR14.40-P-2001CDA

Einspritzleitung des Abgasnachbehandlungssystems aus-, einbauen

28.06.2019

Motor

651 im Typ 172

mit Code U77 (Diesel Abgasreinigung BLUETEC (SCR))

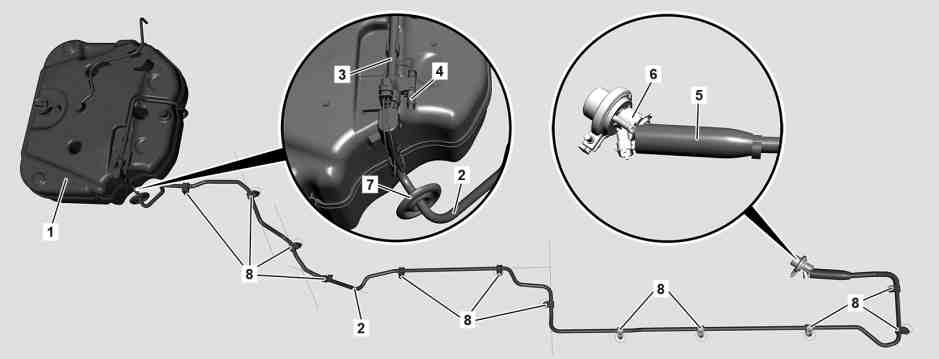

2

AdBlue® Leitung

6

Einspritzdüse

3

AdBlue® Leitung

7

Gummitülle

4

Elektrische Steckverbindung

8

Halter

5

Wärmeschutz

 Warnung

Verbrennungs- und Verbrühungsgefahr bei Arbeiten an AdBlue-Leitungen und damit verbundenen Bauteilen. Verletzungsgefahr an Haut und Augen beim Umgang mit AdBlue. Vergiftungsgefahr durch Einnehmen von AdBlue

AdBlue nur in geeignete Behältnisse einfüllen. Erst nach Druckabbau mit Arbeiten am Abgasnachbehandlungssystem beginnen.

AS14.40-Z-0001-01A

Hinweise zu Anwendung, Stoffeigenschaften und Handhabung von AdBlue

AH14.40-N-0001-01A

 

Aus-, Einbauen

1

Kofferraumboden herausnehmen

2

AdBlue® Behälter entleeren



000 588 01 71 00 Absaugpumpe

WS14.00-P-0013B



000 588 06 98 00 Abdeckung

WS98.00-P-0013B

AR14.40-P-2014-02CDA

 AdBlue® Behälter

*BF14.40-P-1001-01C

3

Elektrische Steckverbindung (4) trennen

4

AdBlue® Leitung (2) an AdBlue® Leitung (3) trennen


Anschlüsse sofort mit geeigneten  Stopfen verschließen, damit keine Verunreinigungen in das Abgasreinigungssystem gelangen.
Andernfalls kommt es zu Beschädigungen bzw. Fehlfunktionen.

 Satz Verschlussstopfen

*129589009100

5

Unterbodenverkleidung rechts ausbauen

AR61.30-P-1001W

6

Gummitülle (7) an Kofferraumboden lösen

7

Wärmeschutz (5) an AdBlue® Leitung (2) lösen und zur Seite schieben

8

AdBlue® Leitung (2) an Einspritzdüse (6) trennen


Anschlüsse sofort mit geeigneten  Stopfen verschließen, damit keine Verunreinigungen in das Abgasreinigungssystem gelangen.
Andernfalls kommt es zu Beschädigungen bzw. Fehlfunktionen.

 Satz Verschlussstopfen

*129589009100

9

AdBlue® Leitung (2) von Halter (8) lösen

10

AdBlue® Leitung (2) herausnehmen

 Einbau: Auf richtige Verlegung der AdBlue® Leitung (2) achten.

11

Einbau in umgekehrter Reihenfolge

 Füllmenge Diesel Abgasreinigung BlueTEC (SCR)

Nummer

Benennung

Typ 172

BF14.40-P-1001-01C

AdBlue® Behälter

Füllmenge

Liter

24,5

Blatt

BB00.40-P-0352-01A
