Temperatursensor vor Katalysator SCR aus-, einbauen

Typ ar · Thema 14.40 · Version 0102 · 2011-08-17

Gültig für: MOTOR 900.920 /921, 924.923 /931

Einordnung

Funktionsgruppe 1 Motor › 14 Auspuffkrümmer, Motorbremse, Abgasreinigungsanlage › 14.40 Abgasnachbehandlung, AdBlue — Baureihe 900 (Baumuster 920, 921)

EinPAS 15 Motor › 15.40 Abgasanlage/Abgasnachbehandlung › 15.40.12 Sensor/Schalter/Leitungssatz — Baureihe 900 (Baumuster 920, 921)

Gilt auch für Motoren/Getriebe: 924 923, 924 931

AR14.40-G-2011C

Temperatursensor vor Katalysator SCR aus-, einbauen

17.8.11

MOTOR 900.920 /921, 924.923 /931

Temperatursensor vor Katalysator SCR aus-, einbauen

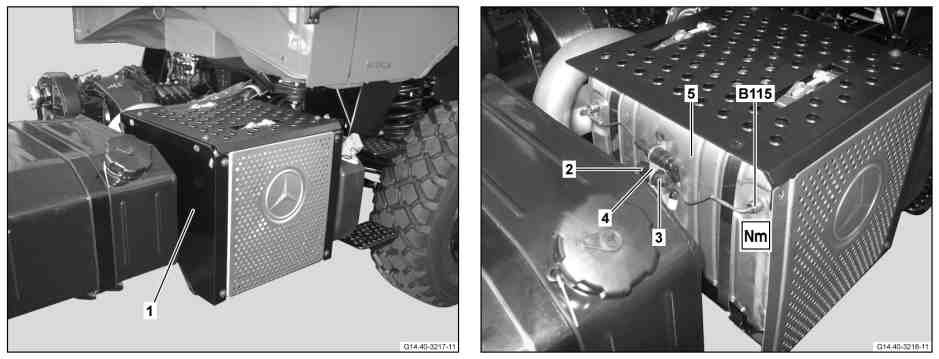

G14.40-3219-08

1 Abdeckblech

2 Elektrische Steckverbindung

3 Steckergehäuse

4 Halter

5 Abgastopf mit Reduktionskatalysator

B115 Temperatursensor vor Katalysator SCR

Aus-, Einbauen

1

Zündung ausschalten

2

Abdeckblech (1) ausbauen

Torx-Bit-Satz

*000589011000

3

Elektrische Steckverbindung (2) trennen

Kabelbenennung ignorieren, da die beiden elektrischen Steckverbindungen vertauscht sein können.

Das Steuergerät SCR-Rahmenmodul erkennt den Temperatursensor vor Katalysator SCR (B115).

4

Steckergehäuse (3) am Halter (4) lösen

5

Temperatursensor vor Katalysator SCR (B115) am Abgastopf mit Reduktionskatalysator (5) abbauen

*BA14.40-N-1012-02F

6

Einbau in umgekehrter Reihenfolge

Abgasnachbehandlung, Blue Tec

Nummer

Benennung

Motor 900.920/921, 924.923/931

BA14.40-N-1012-02F

Temperatursensor vor Katalysator SCR an Auspufftopf

Nm

45

Temperatursensor vor Katalysator SCR aus-, einbauen

Torx-Bit-Satz

000 589 01 10 00
