Auspuffkrümmer rechts aus-, einbauen

AR14.10-P-4005EA

Auspuffkrümmer rechts aus-, einbauen

16.10.09

 

Aus-, Einbauen

1

Luftfilter aus-, einbauen

2

Lüfterhaube abbauen

3

Motorraumverkleidung unten ab-, anbauen

4

Auspuffanlage komplett aus-, einbauen

AR49.10-P-7000EA

5

Motorlager vorn, rechts von unten abschrauben

siehe Reparaturanleitung Motor 119.960/970/971/972/974/975 Mechanik II Arb.-Nr. 22-2110

6

Selbstsichernde Schrauben (11) herausdrehen

 Erneuern

*BA14.10-P-1003-01B

7

Motor an Ölwanne mit Teleskopheber (Grubenlift bzw. Stapler) anheben

8

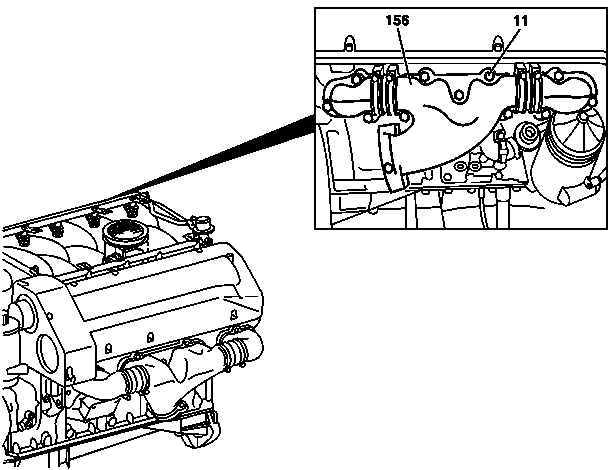

Auspuffkrümmer (156) nach unten herausnehmen

Ggf. nach Prüfung: 

Nietmuttern im Auspuffkrümmer erneuern

AR49.10-P-5531-01DA

9

Dichtungen erneuern

 Dichtfläche säubern. Neue Dichtung mit Blechseite an Zylinderkopf in Fixierstifte einsetzen. Falls die Dichtung nicht durch die Fixierstifte gehalten wird, punktförmig Dichtmasse auftragen

*BR00.45-Z-1010-01A

10

Einbau in umgekehrter Reihenfolge

Nummer

Benennung

Motor
119

BA14.10-P-1003-01B

Schraube an Auspuffkrümmer

Nm

30

Nummer

Bezeichnung

Bestell-Nummer

BR00.45-Z-1010-01A

Abdichtmasse Hylomar Universaldichtmittel 80 ml

A 001 989 25 20
