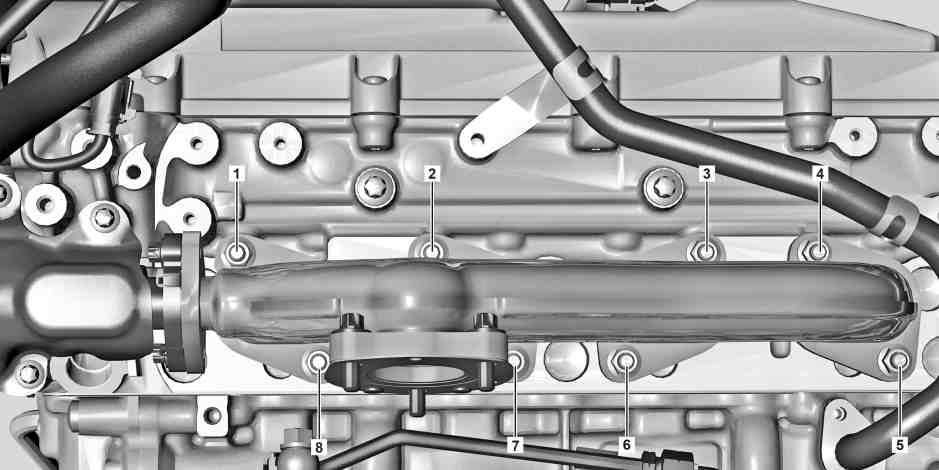

Anzugschema Abgaskrümmer
Typ ar · Thema 09.40 · Version 0104 · 2018-10-09
Gültig für: Motor 651 im Typ 117, 156, 176, 246
Einordnung
Funktionsgruppe 1 Motor › 09 Luftansaugung, Aufladung › 09.40 Turbolader — Baureihe 117 · Baureihe 156 · Baureihe 176 · Baureihe 246 · Baureihe 651
EinPAS 15 Motor › 15.40 Abgasanlage/Abgasnachbehandlung › 15.40.41 Krümmer/Rohr/Schalldämpfer/Abgasschlauch — Baureihe 117 · Baureihe 156 · Baureihe 176 · Baureihe 246 · Baureihe 651
AR09.40-P-6020-11OLB
| Anzugschema Abgaskrümmer
|
|
|
Motor
| 651 im Typ 117, 156, 176, 246
|
Nummer
| Benennung
|
|
| MOTOR 651
|
BA14.10-P-1003-01P
| Mutter an Auspuffkrümmer an Zylinderkopf bei Guss-Auspuffkrümmer
| 1. Stufe
| Nm
| 15
|
|
|
| 2. Stufe
| Nm
| 35
|
Keine Montagepaste oder Ähnliches verwenden.
1
| Mutter (6) und anschließend Mutter (2) mit der ersten Stufe des vorgegebenen Drehmoments anziehen.
|
2
| Muttern (1 bis 8) in aufsteigender Reihenfolge mit der zweiten Stufe des vorgegebenen Drehmoments anziehen.
|
