Luftansaugung Kaltluft aus-, einbauen

AR09.00-Y-0002B

Luftansaugung Kaltluft aus-, einbauen

28.06.2020

Motor

400.925/926/927/928 im Typ 831.001/002/005

(LL)

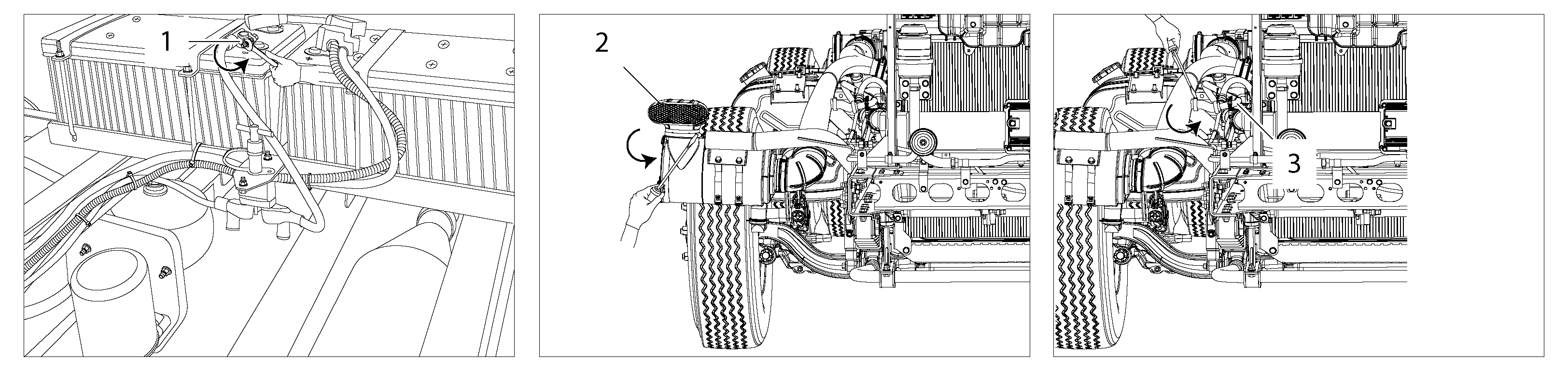

Ein- und Ausbau des Ansaugluftsystems

1

Minusklemmen der Batterie

2

Lufteinlasskanal

3

Druckluftkompressor-Lufteinlassrohr

4

Lufteinlassrohr

7

Sekundärluft-Filtereinsatz

9

Luftfilterbefestigungshalterung

5

Luftfilter-Abschlussdeckel

8

Luftfiltergehäuse

10

Abgasturbolader-Lufteinlassschlauch

6

Primärluft-Filtereinsatz

11

Abgasturbolader-Auslassschlauch

14

Ladeluftkühler-Einlassrohr

16

Ladeluftkühler-Austrittsrohr

12

Schneckenantriebhalter

15

Ladeluftkühler-Luftauslassschlauch

17

Ladeluftkühler-Auslassschlauch

13

Ladeluftkühler-Einlassschlauch

18

Lufteintritttemperatur-Sensor

19

Motorkühler-Haltestange

20

Ladeluftkühler-Befestigungsschrauben

 

Aus-, Einbauen

 Warnung

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

1

Zündung ausschalten.


Motor auf Umgebungstemperatur auskühlen lassen, bevor Arbeiten an dem Fahrzeug vorgenommen werden.
Risiko von Brandverletzungen.

 Feststellbremse anziehen.
Räder festkeilen, damit das Fahrzeug nicht wegrollen kann.

2

Minusklemmen (1) der Batterie abklemmen.

 Einbau: Vor der Anpassung sicherstellen, dass sich der Zündschlüssel in ausgeschalteter Stellung befindet, bevor die Batterieklemmen verbunden werden.

3

Lufteinlasskanal (2) ausbauen, indem der Schneckenantriebhalter am Luftfiltergehäuse gelöst wird.

 Lufteinlasskanal an Rahmenhalterung

*BA09.00-Y-1011-01A

4

Leitung des Druckluftkompressor-Einlassrohrs (3) aus dem Lufteinlassrohr herausziehen, indem der Schneckenantriebhalter gelöst wird.

5

Lufteinlassrohr (4) zwischen dem Luftfiltergehäuse und dem Abgasturbolader ausbauen, indem der Schneckenantriebhalter gelöst wird.

 Lufteinlassrohr Schneckengewindeschellen

*BA09.00-Y-1010-01A

6

Luftfilter-Abschlussdeckel (5) vom Luftfiltergehäuse abnehmen, indem die Sperrklammern entsperrt werden.

 Einbau: Die Filterdeckelklemme muss mit dem Schlitz in der Filtereinheit übereinstimmen und die Pfeilmarkierung muss auf die Lufteinlassseite zeigen.

7

Primärluft-Filtereinsatz (6) aus dem Luftfiltergehäuse herausnehmen.

 Einbau:
Sicherstellen, dass der Luftfiltereinsatz nicht durchstochen oder beschädigt wird.
Dies würde die Filterwirkung beeinträchtigen.

8

Sekundärluft-Filtereinsatz (7) aus dem Luftfiltergehäuse herausnehmen.

 Einbau:
Sicherstellen, dass der Luftfiltereinsatz nicht durchstochen oder beschädigt wird.
Dies würde die Filterwirkung beeinträchtigen.

9

Luftfiltergehäuse (8) aus dem Befestigungsbügel herausnehmen.

 Sofern erforderlich, den Luftfiltergehäuse-Befestigungsbügel (9) aus dem Rahmen herausnehmen.

 Luftfiltergehäuse zum Befestigungsbügel

*BA09.00-Y-1009-01A

 Luftfiltergehäuse-Befestigungsbügel zu Rahmen

*BA09.00-Y-1008-01A

10

Lufteinlassschlauch (10) aus dem Abgasturbolader ausbauen, indem der Schneckenantrieb gelöst wird.

 Abgasturbolader-Lufteinlassschlauch Schneckengewindeschellen

*BA09.00-Y-1007-01A

11

Abgasturbolader-Auslassschlauch (11) aus dem Abgasturbolader und dem Ladeluftkühler-Einlassrohr ausbauen, indem beidseitig die Schneckenantriebhalter gelöst werden.

 Abgasturbolader-Auslassschlauch Schneckengewindeschellen

*BA09.00-Y-1006-01A

12

Ladeluftkühler-Einlassschlauch (13) ausbauen, indem die Schneckenantriebhalter (12) gelöst werden.

 Ladeluftkühler-Einlassschlauch Schneckengewindeschellen

*BA09.00-Y-1004-01A

13

Ladeluftkühler-Einlassrohr (14) aus dem Rahmen ausbauen.

 Ladeluftkühler-Einlassrohr Befestigungskonsole zu Rahmen

*BA09.00-Y-1005-01A

14

Ladeluftkühler-Auslassschlauch (17) ausbauen.

 Die Schneckenantriebhalter an Ladeluftkühler-Austrittsrohr und Saugrohr lösen, um den Ladeluftkühler-Auslassschlauch auszubauen.

 Ladeluftkühler-Auslassschlauch Schneckengewindeschellen

*BA09.00-Y-1003-01A

15

Schneckenantriebhalter des Ladeluftkühler-Luftauslassschlauchs (15) beidseitig lösen.

16

Ladeluftkühler-Austrittsrohr (16) aus dem Rahmen ausbauen und den Ladeluftkühler-Luftauslassschlauch herausziehen.

 Ladeluftkühler-Luftauslassrohrhalter zu Rahmen

*BA09.00-Y-1002-01A

17

Elektrische Steckverbindung des Lufteintritttemperatur-Sensors (18) trennen.

18

Motorkühler-Haltestange (19) ausbauen, indem der Sicherungsring und der Arretierbolzen gelöst werden.

 Haltestangen nach vorne kippen.

19

Ladeluftkühlereinheit aus dem Motorkühler ausbauen, indem die Befestigungsschrauben (20) herausgedreht werden.

 Ladeluftkühler-Aggregat zu Motorkühler

*BA09.00-Y-1001-01A

20

In umgekehrter Reihenfolge einbauen.

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1001-01A

Ladeluftkühler-Aggregat zu Motorkühler

Nm

202

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1002-01A

Ladeluftkühler-Luftauslassrohrhalter zu Rahmen

Nm

17.63.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1003-01A

Ladeluftkühler-Auslassschlauch Schneckengewindeschellen

Nm

5.50.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1004-01A

Ladeluftkühler-Einlassschlauch Schneckengewindeschellen

Nm

5.50.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1005-01A

Ladeluftkühler-Einlassrohr Befestigungskonsole zu Rahmen

Nm

17.63.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1006-01A

Abgasturbolader-Auslassschlauch Schneckengewindeschellen

Nm

5.50.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1007-01A

Abgasturbolader-Lufteinlassschlauch Schneckengewindeschellen

Nm

5.50.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1008-01A

Luftfiltergehäuse-Befestigungsbügel zu Rahmen

Nm

584.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1009-01A

Luftfiltergehäuse zum Befestigungsbügel

Nm

201.6

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1010-01A

Lufteinlassrohr Schneckengewindeschellen

Nm

4.5

 Ansaugluftsystem Verfahren für Ausbau und Wiedereinbau

Nummer

Benennung

Motor 400.925/926/927/928 im Typ 831.001/002/005

BA09.00-Y-1011-01A

Lufteinlasskanal an Rahmenhalterung

Nm

101.6
