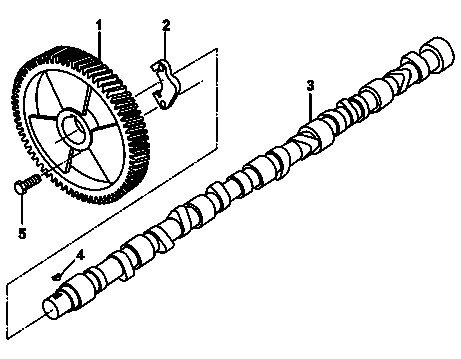

1 | Nockenwellenrad |
2 | Anschlagplatte |
3 | Nockenwelle |
4 | Vorsteckkeil |
5 | Schraube |
B05.20-0022-11
| Ausbauen | ||
1 | Nockenwelle (3) ausbauen | ||
2 | Zahnrad der Nockenwelle (1) aus der Nockenwelle (3) ausbauen | Presse verwenden. | |
3 | Anschlagplatte (2) ausbauen | Nur nachdem der Zahnrad aus der Nockenwelle (1) abgebaut wurde | |
4 | Vorsteckkeil (4) entfernen | ||
| Prüfen | ||
5 | Zahnrad der Nockenwelle (1) auf Risse, Späne oder gebrochene Zähne überprüfen | Wenn Schleifspuren, Grate oder Späne nicht entfernt werden können: | |
| |||
Zahnrad der Nockenwelle (1) erneuern . | |||
6 | Nockenwellenende (3) auf Abrieb und Grate überprüfen | Wenn Schleifspuren oder Grate nicht entfernt werden können: | |
| |||
Nockenwelle (3) erneuern. | |||
| Einbauen | ||
7 | Vorsteckkeil (4) einsetzen | Oberflächen an Nockenwelle (3) einölen. | |
8 | Anschlagplatte (2) einbauen | Anschlagplatte (2) vor dem Zahnrad der Nockenwelle (1) einbauen. | |
Anschlagplatte Nockenwelle | |||
Warnung | Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen | Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen. | |
9 | Zahnrad der Nockenwelle (3) an die Nockenwelle (1) einbauen | Ofen mit Höchsttemperatur von 200 °C benutzen. Zahnrad der Nockenwelle (1) für 45 Min erwärmen. | |
| |||
Nockenwelle (3) während dem Einbau des Zahnrads (1) schützen. | |||
Sicherstellen, dass der Zahnrad der Nockenwelle (1) an der Nockenwelle (3) mit einer Prüflehre von 0,02 mm festsitzt. | |||
Wenn die Lamelle zwischen dem Zahnrad der Nockenwelle (1) und der Nockenwelle (3) eingeführt werden kann: | |||
| |||
Dann sitzt der Zahnrad der Nockenwelle (1) nicht fest. | |||
10 | Nockenwelle (3) einbauen |
