Abdeckung Zylinderkopfhaube aus-, einbauen

Typ ar · Thema 01.20 · Version 0103 · 2003-11-05

Gültig für: MOTOR 612.981 im TYP WD1, WD2, WD3, WD6, WD7, XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7 MOTOR 612.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU7) Länderausführung Kanada MOTOR 612.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU8) Länderausführung USA MOTOR 612.981 im TYP 903.61 /62 /66 /67, 904.61 /62 /66 mit CODE (ZU9) Länderausführung Mexiko'

Einordnung

Funktionsgruppe 1 Motor › 01 Motor vollständig, Motorentlüftung, Zylinderkopf, Zylinderkurbelgehäuse › 01.20 Motorentlüftung, Zylinderkopfhaube — Baureihe 903 (Baumuster 61*, 62*, 66*, 67*) · Baureihe 904 (Baumuster 61*, 62*, 66*)

EinPAS 15 Motor › 15.15 Verbrennungsmotor komplett/Motorgehäuse/Kurbeltrieb › 15.15.45 Abdeckung/Verkleidung — Baureihe 903 (Baumuster 61*, 62*, 66*, 67*) · Baureihe 904 (Baumuster 61*, 62*, 66*)

Gilt auch für Motoren/Getriebe: 612 981

AR01.20-D-5015NA

Abdeckung Zylinderkopfhaube aus-, einbauen

15.1.01

MOTOR 612.981 im TYP WD1, WD2, WD3, WD6, WD7, XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7

MOTOR 612.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU7) Länderausführung Kanada

MOTOR 612.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU8) Länderausführung USA

MOTOR 612.981 im TYP 903.61 /62 /66 /67, 904.61 /62 /66 mit CODE (ZU9) Länderausführung Mexiko

Abdeckung Zylinderkopfhaube aus-, einbauen

D01.20-1006-11

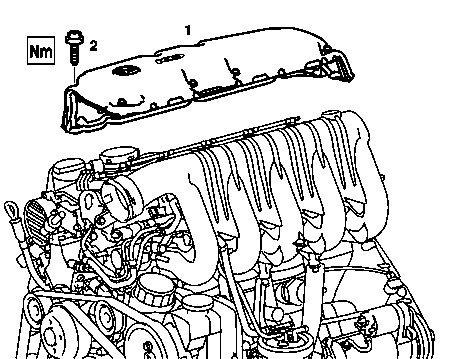

1 Abdeckung Zylinderkopfhaube

2 Schraube

Aus-, Einbauen

1

Schrauben (2) herausschrauben und Abdeckung Zylinderkopfhaube (1) abnehmen

*BA01.20-P-1002-01A

2

Einbau in umgekehrter Reihenfolge

Motorentlüftung, Zylinderkopfhaube

Nummer

Benennung

Motor 612.981

BA01.20-P-1002-01A

Schraube Abdeckung Zylinderkopfhaube an Zylinderkopfhaube

Nm

11
