ar0110s2405cd

Motorabdeckung aus-, einbauen

Typ ar · Thema 01.10 · Version 0101 · 2013-01-24

Gültig für: TYP 415 mit MOTOR 607

Einordnung

Funktionsgruppe 1 Motor › 01 Motor vollständig, Motorentlüftung, Zylinderkopf, Zylinderkurbelgehäuse › 01.10 Motor vollständig — Baureihe 415

EinPAS 15 Motor › 15.15 Verbrennungsmotor komplett/Motorgehäuse/Kurbeltrieb › 15.15.45 Abdeckung/Verkleidung — Baureihe 415

Gilt auch für Motoren/Getriebe: 607 ***

AR01.10-S-2405CD

Motorabdeckung aus-, einbauen

24.01.2013

TYP

415 mit MOTOR 607

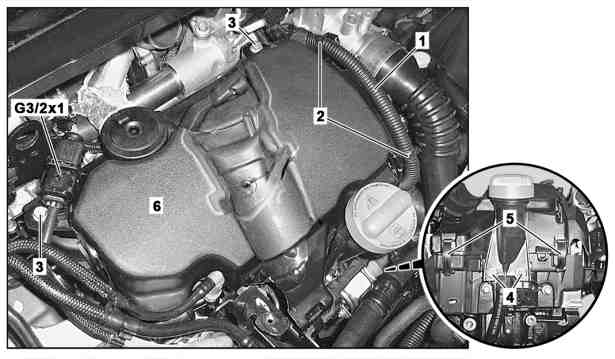

Motorabdeckung aus-, einbauen

1

Elektrischer Leitungssatz

2

Clip

3

Schraube

4

Schraube

5

Klammer

6

Motorabdeckung

G3/2x1

Elektrische Steckverbindung Lambdasonde vor Katalysator

S01.10-4592-05

Aus-, Einbauen

1

Motorladeluftkanal vor Ladeluftkühler ausbauen

AR09.41-S-8623CD

2

Elektrischen Leitungssatz (1) abbauen

Hierzu Clips (2) abbauen und elektrischen Leitungssatz (1) aus Führung herausnehmen.

Einbau: Clips (2) prüfen, ggf. erneuern.

3

Elektrische Steckverbindung Lambdasonde vor Katalysator (G3/2x1) von Motorabdeckung (6) abbauen

4

Schrauben (3) herausdrehen

5

Schrauben (4) herausdrehen

6

Klammern (5) öffnen

7

Motorabdeckung (6) ausbauen

Einbau: Auf korrekten Sitz der Motorabdeckung (6) achten.

8

Einbau in umgekehrter Reihenfolge

Referenzierte Dokumente
