Motor mit Motorhebevorrichtung aus-, einbauen

Typ ar · Thema 01.10 · Version 0100 · 2007-07-23

Gültig für: MOTOR 904.925 im TYP 8AB390.053 /054 Busfahrgestell ohne Aufbau MOTOR 904.965 im TYP 8AB390.053 /054 Busfahrgestell ohne Aufbau

Einordnung

Funktionsgruppe 1 Motor › 01 Motor vollständig, Motorentlüftung, Zylinderkopf, Zylinderkurbelgehäuse › 01.10 Motor vollständig — Baureihe 390 (Baumuster 053, 054) · Baureihe 904 (Baumuster 925, 965)

EinPAS 15 Motor › 15.15 Verbrennungsmotor komplett/Motorgehäuse/Kurbeltrieb › 15.15.15 Verbrennungsmotor komplett — Baureihe 390 (Baumuster 053, 054) · Baureihe 904 (Baumuster 925, 965)

AR01.10-A-2400-10LA

Motor mit Motorhebevorrichtung aus-, einbauen

Motorlager, Motorträger

Nummer

Benennung

Motor
904.925
im Typ 390.053/054,

Motor
904.965
im Typ
390.053/054

BA22.10-N-1002-01U

Schraube Motorträger an Motorlager

vorn

Nm

110

hinten

Nm

110

Rahmen

Nummer

Benennung

Typ
390.05

BA31.30-N-1001-01C

Schraube Rahmenteile an Rahmen

M141,5

Nm

154

Motor mit Motorhebevorrichtung aus-, einbauen

A01.10-0014-11

1 Steckverbindungen (Pfeile) trennen und Stoßfänger (2) ausbauen.

2 Querträger (1) ausbauen, .

Motor mit Motorhebevorrichtung aus-, einbauen

A01.10-0017-06

3 Halter (5) vom Rahmen abbauen, .

4 Motorhebevorrichtung (3) mit geeigneter Unterlage (z.B. Holzplatte) unter Ölwanne positionieren und Motor ca. 5 cm anheben.

5 Linkes und rechtes Motorlager (4) abschrauben, .

Einbau: An beiden Motorlagern die Scheiben (Pfeile) einbauen.

6 Rechten Motorträger (6) ausbauen, .

Motor mit Motorhebevorrichtung aus-, einbauen

A27.10-0005-11

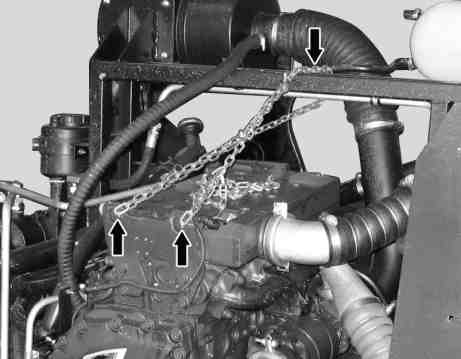

7 Motor mit Motorhebevorrichtung anheben und von Rahmenbügel abbauen (Pfeile).

8 Motor nach hinten herausziehen.

9 Einbau in umgekehrter Reihenfolge.
