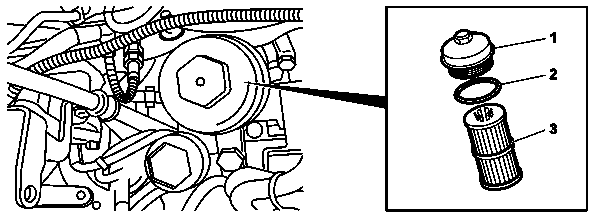

1 | Schraubkappe Kraftstofffilter |
2 | Dichtring |
3 | Kraftstofffilter |
B18.20-0033-04
| Ausbauen | ||
Warnung | Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor | Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen. | |
Gefahr | Explosionsgefahr durch Entzünden, Vergiftungsgefahr durch Einatmen und Einnehmen von Kraftstoff sowie Verletzungsgefahr durch Haut- und Augenkontakt mit Kraftstoff | Feuer, Funken, offenes Licht und Rauchen verboten. Kraftstoffe nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. | |
Hinweis | Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper | ||
1 | Verschlussdeckel Kraftstoffbehälter öffnen und erneut schließen | Verschlussdeckel öffnen, um Überdrück im Kraftstoffbehälter zu entlüften. | |
2 | Motorraum öffnen | Der Zugang zur Durchführung der Wartungs- und Reparaturarbeiten ist je nach Ausführung / Hersteller der Karosserie unterschiedlich. | |
Siehe Anweisungen des Karosserieherstellers. | |||
3 | Umfeld des Kraftstofffiltermoduls reinigen | ||
4 | Kraftstoff-Vorfilter erneuern | ||
5 | Schraubkappe Kraftstofffilter (1) am Kraftstofffiltermodul abbauen | Darauf achten, dass keine Fremdkörper ins Kraftstofffiltermodul eindringen. | |
Niemals das Kraftstofffiltergehäuse reinigen. Andernfalls können Fehlfunktionen auftreten. | |||
Kraftstofffilterdeckel am Kraftstofffiltermodul | |||
6 | Wasser von der Kraftstoffanlage ablassen | ||
| Einbauen | ||
7 | Dichtungsring (2) erneuern | Dichtring leicht einfetten. | |
8 | Neuen Kraftstofffilter (3) im Kraftstofffiltermodul einsetzen | ||
9 | Schraubkappe (1) am Kraftstofffiltermodul festziehen | Kraftstofffilterdeckel am Kraftstofffiltermodul | |
10 | Kraftstoffanlage mit der Handpumpe entlüften | ||
| Prüfen | ||
11 | Kraftstofffiltermodul auf Dichtheit bei laufendem Motor prüfen | Nur Sichtkontrolle, dann Motor abstellen. | |
12 | Fehler "Austausch des Kraftstofffilters auf dem Display" korrigieren | Fehler "Austausch des Kraftstofffilters nur bei vorherigen Anzeigen auf dem Display korrigieren. "Fehlerhaft" oder "Kraftstofffilter hinzugefügt" mit dem Diagnosesystem. |
Referenzierte Dokumente
- ah0000n500001h Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper
- ap4720b0781evi Kraftstoff-Vorfilter erneuern
- as0000z000501a Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor
- as4700z000101a Explosionsgefahr durch Entzünden, Vergiftungsgefahr durch Einatmen und Einnehmen von Kraftstoff sowie Verletzungsgefahr durch Haut- und Augenkontakt mit Kraftstoff
