ap3500p3501mfa

Hinterachse - Ölwechsel

Typ ap · Thema 35.00 · Version 0301 · 2020-05-28

Gültig für: Typ 118 (außer 118.351/353/354/651/653/654) mit Code 800 (Modelljahr 2020) mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb) Typ 118 (außer 118.351/353/354/651/653/654) mit Code 809 (Modelljahr 2019) mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb) Typ 177 (außer 177.051/053/054/151/951) mit Code 800 (Modelljahr 2020) mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb) Typ 177 (außer 177.051/053/054/151/951) mit Code 809 (Modelljahr 2019) mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb) Typ 247 (außer 247.651/751/753/754) mit Code 800 (Modelljahr 2020) mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb) Typ 247 (außer 247.651/751/753/754) mit Code 809 (Modelljahr 2019) mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Einordnung

Funktionsgruppe 2 Fahrwerk › 35 Hinterachse › 35.00 Allgemeines — Baureihe 118 (Baumuster 303, 310, 312, 313, 314, 315, 344, 345, 346, 347, 384, 386, 387, 388, 603, 610, 612, 613, 614, 615, 644, 646, 647, 684, 686, 687) · Baureihe 177 (Baumuster 002, 003, 010, 012, 013, 014, 015, 044, 045, 046, 047, 082, 084, 085, 086, 087, 088, 102, 103, 110, 112, 113, 114, 115, 144, 145, 146, 147, 184, 185, 186, 187, 188, 945, 984, 987) · Baureihe 247 (Baumuster 002, 003, 010, 012, 013, 014, 015, 044, 045, 046, 047, 082, 084, 085, 086, 087, 088, 610, 612, 613, 614, 615, 644, 646, 647, 684, 687, 688, 710, 712, 713, 714, 715, 744, 746, 747, 784, 786, 787, 788)

AP35.00-P-3501MFA

Hinterachse - Ölwechsel

28.05.2020

Typ

118 (außer 118.351/353/354/651/653/654)

mit Code 800 (Modelljahr 2020)

mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Typ

118 (außer 118.351/353/354/651/653/654)

mit Code 809 (Modelljahr 2019)

mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Typ

177 (außer 177.051/053/054/151/951)

mit Code 800 (Modelljahr 2020)

mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Typ

177 (außer 177.051/053/054/151/951)

mit Code 809 (Modelljahr 2019)

mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Typ

247 (außer 247.651/751/753/754)

mit Code 800 (Modelljahr 2020)

mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Typ

247 (außer 247.651/751/753/754)

mit Code 809 (Modelljahr 2019)

mit Code M005 (Fahrzeuge mit 4-MATIC-/Allradantrieb)

Änderungshinweise

13.02.2020

Füllmenge Hinterachsgetriebe

Typ 118 (außer 118.353/354/653/654) Typ 177 (außer 177.053/054) Typ 247 (außer 247.753/754)

BF35.31-P-1001-02F

Hinterachse - Ölwechsel

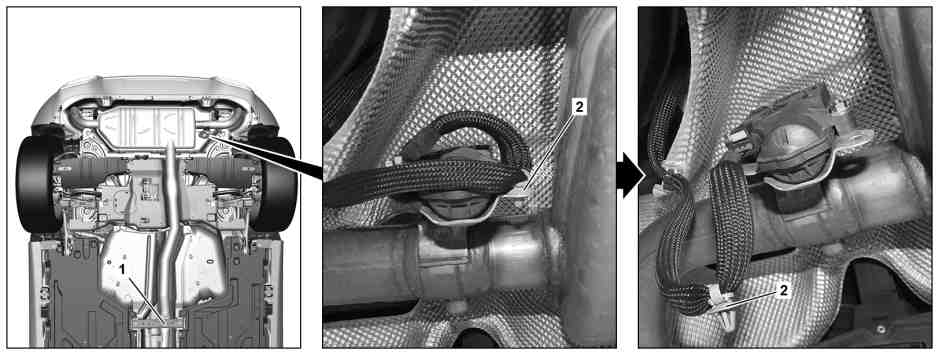

P35.00-A013-08

Dargestellt Typ 177.047

1

Querstrebe hinten

2

Halteklipp

Hinterachse - Ölwechsel

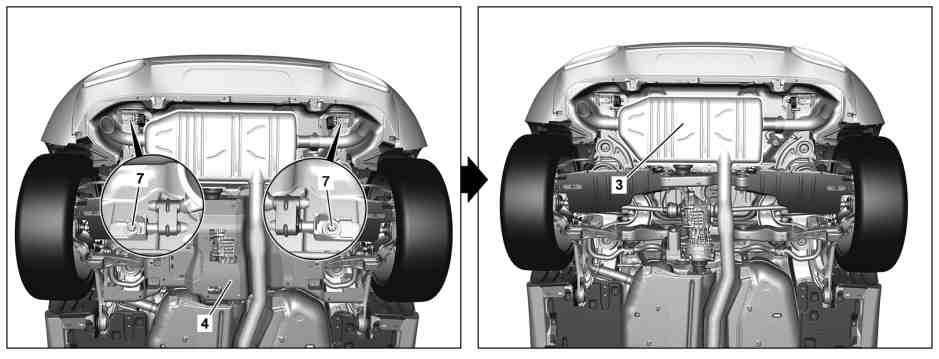

P35.00-A009-08

Dargestellt Typ 177.045

3

Nachschalldämpfer

7

Schraube

4

Verkleidung Hinterachsträger

Hinterachse - Ölwechsel

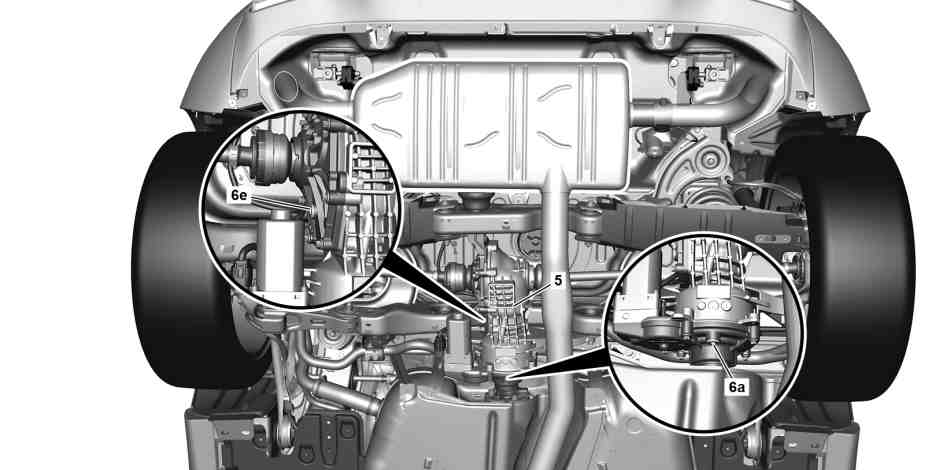

P35.00-A007-09

Dargestellt Typ 177.045

5

Hinterachsgetriebe

6a

Ablassschraube

6e

Einfüllschraube

Warnung

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

Gefahr

Lebensgefahr durch Abrutschen oder Kippen des Fahrzeuges von der Hebebühne

Fahrzeug zwischen den Hebebühnensäulen ausrichten und die vier Aufnahmeteller an den vom Fahrzeughersteller vorgeschriebenen Hebebühnenaufnahmepunkten platzieren.

AS00.00-Z-0010-01A

Vorsicht

Verletzungsgefahr an Haut und Augen durch den Umgang mit Getriebeöl. Gesundheitsgefahr durch Verschlucken von Getriebeöl

Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.
Getriebeöl nicht in Trinkbehältnisse einfüllen.

AS00.40-Z-0001-01A

Vorbereitende Tätigkeit

1

Fahrzeug mit Hebebühne anheben.

AR00.60-P-1006A


Fahrzeug waagerecht stellen.
Ansonsten ist das Hinterachsgetriebe (5) nicht korrekt befüllt und eine falsche Ölfüllmenge kann zu Flüssigkeitsverlust und Sachschäden führen.

Ausbauen

2

Querstrebe hinten (1) abbauen.

Die Querstrebe hinten (1) verbleibt an dem Elastomerlager der Abgasanlage.

3

Den Halteklipp (2) ausklippen.

Fahrzeug mit Abgasklappensteller.

4

Den Nachschalldämpfer (3) abstützen.

000 588 10 62 00 Aufnahmeplatte

WS26.00-P-3309B

000 588 11 62 00 Aggregateaufnahme

WS01.00-P-0092B

5

Schrauben (7) herausdrehen.

6

Den Nachschalldämpfer (3) leicht ablassen.

000 588 10 62 00 Aufnahmeplatte

WS26.00-P-3309B

000 588 11 62 00 Aggregateaufnahme

WS01.00-P-0092B

7

Verkleidung Hinterachsträger (4) ausbauen.

Typ 118 (außer 118.351/353/354/651/653/654) Typ 177 (außer 177.051/053/054/151/951) Typ 247 (außer 247.651/751/753/754)

Typ 118 (außer 118.351/651) Typ 177 (außer 177.051/151/951) Typ 247 (außer 247.651/751)

AR61.30-P-0050MFA

Reinigen

8

Umfeld von Ablassschraube (6a) und Einfüllschraube (6e) reinigen.

Ausbauen

9

Einfüllschraube (6e) herausdrehen.


Alte Einfüllschraube (6e) entsorgen.
Ansonsten kann es zu Flüssigkeitsverlust und Folgeschäden kommen.

Ablassen

10

Ablassschraube (6a) herausdrehen und Getriebeöl aus dem Hinterachsgetriebe (5) ablassen.


Alte Ablassschraube (6a) entsorgen.
Ansonsten kann es zu Flüssigkeitsverlust und Folgeschäden kommen.

Reinigen

11

Gewindebohrung der Ablassschraube (6a) in dem Hinterachsgetriebe (5) reinigen.

Reinigungsspray Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A

Einbauen

12

Neue Ablassschraube (6a) in das Hinterachsgetriebe (5) hineindrehen.


Ablassschraube (6a) nach jedem Herausdrehen erneuern.
Ansonsten kann es zu Flüssigkeitsverlust und Folgeschäden kommen.

Einfüllschraube/Ablassschraube an Gehäusedeckel vorne/seitlich

*BA35.31-P-1005-07A

Einfüllen

13

Neues Getriebeöl in das Hinterachsgetriebe (5) einfüllen.

Füllmenge Hinterachsgetriebe

*BF35.31-P-1001-02F

Reinigen

14

Gewindebohrung der Einfüllschraube (6e) in dem Hinterachsgetriebe (5) reinigen.

Reinigungsspray Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A

Einbauen

15

Neue Einfüllschraube (6e) in das Hinterachsgetriebe (5) hineindrehen.


Einfüllschraube (6e) nach jedem Herausdrehen erneuern.
Ansonsten kann es zu Flüssigkeitsverlust und Folgeschäden kommen.

Einfüllschraube/Ablassschraube an Gehäusedeckel vorne/seitlich

*BA35.31-P-1005-07A

16

Verkleidung Hinterachsträger (4) einbauen.

Typ 118 (außer 118.351/353/354/651/653/654) Typ 177 (außer 177.051/053/054/151/951) Typ 247 (außer 247.651/751/753/754)

Typ 118 (außer 118.351/651) Typ 177 (außer 177.051/151/951) Typ 247 (außer 247.651/751)

AR61.30-P-0050MFA

17

Den Nachschalldämpfer (3) anheben.

000 588 10 62 00 Aufnahmeplatte

WS26.00-P-3309B

000 588 11 62 00 Aggregateaufnahme

WS01.00-P-0092B

18

Die Schrauben (7) hineindrehen.

Typ 118 (außer 118.351/353/354/651/653/654) Typ 177 (außer 177.051/053/054/151/951) Typ 247 (außer 247.651/751/753/754)

Typ 118 (außer 118.351/651) mit Motor 260, 282; Typ 177 (außer 177.051/151/951) mit Motor 260, 282; Typ 247 (außer 247.651/751) mit Motor 260, 282Schraube Halter Abgasanlage hinten an Karosserie

*BA49.10-P-1010-02Q

Typ 118, 177, 247 mit Motor 654Schraube Halter Aufhängung Abgasanlage hinten an Karosserie

*BA49.10-P-1009-02V

19

Halteklipp (2) einklippen.

Fahrzeug mit Abgasklappensteller.

20

Querstrebe hinten (1) einbauen.

Schraube Querstrebe Mitte (hinten) an Rahmenboden

*BA61.10-P-1002-01N

Nachbereitende Tätigkeit

21

Fahrzeug mit Hebebühne absenken.

AR00.60-P-1006A

Hinterachsgetriebe

Nummer

Benennung

Typ 118

Typ 177

BA35.31-P-1005-07A

Einfüllschraube/Ablassschraube an Gehäusedeckel vorne/seitlich

Nm

35

35

Hinterachsgetriebe

Nummer

Benennung

Typ 247

BA35.31-P-1005-07A

Einfüllschraube/Ablassschraube an Gehäusedeckel vorne/seitlich

Nm

35

Abgasanlage

Nummer

Benennung

Motor 654 im Typ 118

Motor 654 im Typ 177

BA49.10-P-1009-02V

Schraube Halter Aufhängung Abgasanlage hinten an Karosserie

M8

Nm

20

20

Abgasanlage

Nummer

Benennung

Motor 654 im Typ 247

BA49.10-P-1009-02V

Schraube Halter Aufhängung Abgasanlage hinten an Karosserie

M8

Nm

20

Abgasanlage

Nummer

Benennung

Typ 118 mit Motor 260

Typ 118 mit Motor 282

BA49.10-P-1010-02Q

Schraube Halter Abgasanlage hinten an Karosserie

M8

Nm

20

20

Abgasanlage

Nummer

Benennung

Typ 177 mit Motor 260

Typ 177 mit Motor 282

BA49.10-P-1010-02Q

Schraube Halter Abgasanlage hinten an Karosserie

M8

Nm

20

20

Abgasanlage

Nummer

Benennung

Typ 247 mit Motor 260

Typ 247 mit Motor 282

BA49.10-P-1010-02Q

Schraube Halter Abgasanlage hinten an Karosserie

M8

Nm

20

20

Rahmenboden

Nummer

Benennung

Typ 118, 177, 247

BA61.10-P-1002-01N

Schraube Querstrebe Mitte (hinten) an Rahmenboden

M10

Nm

30

Hinterachsgetriebe

Nummer

Benennung

Typ 118 (außer 118.353/354/653/654)
Typ 177 (außer 177.053/054)
Typ 247 (außer 247.753/754)

BF35.31-P-1001-02F

Füllmenge Hinterachsgetriebe

HAG 150

Liter

0,6

Vorgeschriebene Getriebeöle - Übersicht

BB00.40-P-0231-01A

Freigegebene Achsgetriebeöle

BB00.40-P-0235A

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1046-04A

Reinigungsspray Loctite 7063 (400 ml)

A 001 986 71 71 09
