ap2020b2082evi

Kühlmittelschläuche erneuern

Typ ap · Thema 20.20 · Version 0100 · 2018-05-24

Gültig für: Motor 936.9 im Typ 382.155/189 mit Code MS6 (Euro VI)

Einordnung

Funktionsgruppe 1 Motor › 20 Motorkühlung › 20.20 Kühler, Kühlmittelschläuche — Baureihe 382 (Baumuster 155, 189) · Baureihe 936 (Baumuster 9**)

EinPAS 15 Motor › 15.25 Motorkühlsystem › 15.25.13 Leitung/Schlauch/Ventil — Baureihe 382 (Baumuster 155, 189) · Baureihe 936 (Baumuster 9**)

AP20.20-B-2082EVI

Kühlmittelschläuche erneuern

16.05.2018

Motor

936.9 im Typ 382.155/189

mit Code MS6 (Euro VI)

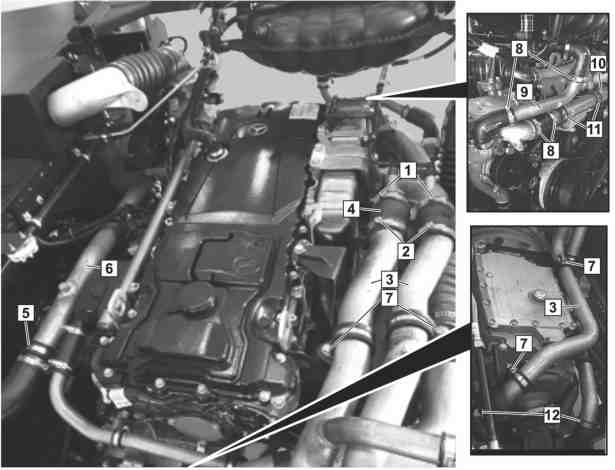

Kühlmittelschläuche erneuern

1,2,5,8,12

Klemmschellen

3,6,9,10

Kühlmittelleitungen

4

Kühlmittelschläuche

7,11

Befestigungsschrauben an Kühlmittelleitung

B20.20-0028-06

Aus-, Einbauen

1

Motorraumklappe öffnen

Die Motorraumklappe kann je nach Aufbauhersteller variieren.

2

Kühlmittel entleeren und befüllen

AR20.00-B-1142EVI

3

Schellen (1,2) am Kühlmittelschlauch (4) ausbauen

Einbau:
Die Kühlmittelschläuche (4) und die Schellen (1,2)
Müssen alle 6 Jahre erneuert werden.

Wenn der Schlauch (4) beschädigt ist:

Gegen gesonderten Auftrag erneuern.

4

Die Befestigungsschrauben (7) von den Kühlmittelleitungen (3) entfernen

5

Schellen (12) von den Kühlmittelleitungen (3) entfernen

6

Schellen (5) von der Kühlmittelleitung (6) entfernen

7

Schellen (8) und Befestigungsschrauben (11) von den Kühlmittelleitungen (10) entfernen

Die Kühlmittelschläuche und die Schellen müssen alle 6 Jahre erneuert werden.

8

Schellen (8) von der Kühlmittelleitung (9) entfernen

9

Montage in umgekehrter Reihenfolge
