ap1430p1481m

Relais Luftpumpe erneuern

Typ ap · Thema 14.30 · Version 0101 · 2005-06-20

Gültig für: MOTOR 275.980 im TYP 215.379 MOTOR 275.980 im TYP 220.179

Einordnung

Funktionsgruppe 1 Motor › 14 Auspuffkrümmer, Motorbremse, Abgasreinigungsanlage › 14.30 Lufteinblasung — Baureihe 215 (Baumuster 379) · Baureihe 220 (Baumuster 179)

EinPAS 15 Motor › 15.40 Abgasanlage/Abgasnachbehandlung › 15.40.11 Steuergerät/Relais — Baureihe 215 (Baumuster 379) · Baureihe 220 (Baumuster 179)

Gilt auch für Motoren/Getriebe: 275 980

AP14.30-P-1481M

Relais Luftpumpe erneuern

6.9.04

MOTOR 275.980 im TYP 215.379

MOTOR 275.980 im TYP 220.179

Relais Luftpumpe erneuern

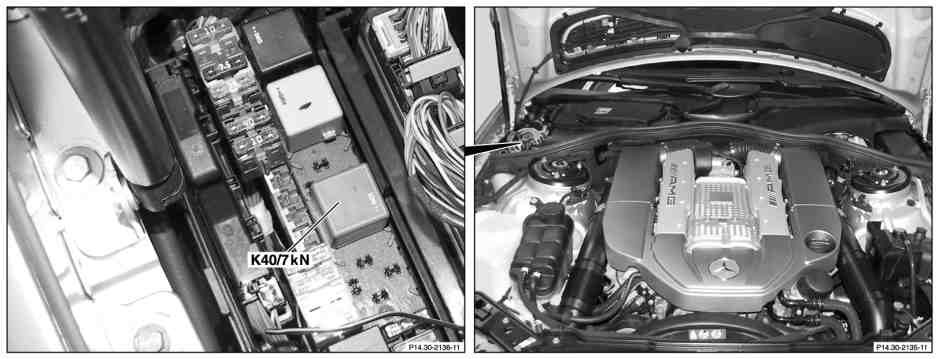

P14.30-2130-08

Dargestellt am Typ 215

K40/7kN Relais Luftpumpe

Aus-, Einbauen

1

Zündschlüssel abziehen

2

Sicherungskasten öffnen

3

Relais Luftpumpe (K40/7kN) herausziehen

Relais Luftpumpe (K40/7kN) wird durch ein neues ersetzt.

4

Einbau in umgekehrter Reihenfolge
