ap1420p1456sn

Abgasrückführleitung auf Dichtheit prüfen

Typ ap · Thema 14.20 · Version 0301 · 2007-10-31

Gültig für: MOTOR 660.940 im TYP 450.3 /4 mit CODE (L27) Kanada mit CODE (K13) Dieselpartikelfilter

Einordnung

Funktionsgruppe 1 Motor › 14 Auspuffkrümmer, Motorbremse, Abgasreinigungsanlage › 14.20 Abgasrückführung — Baureihe 450 (Baumuster 3**, 4**) · Baureihe 660 (Baumuster 940)

EinPAS 15 Motor › 15.40 Abgasanlage/Abgasnachbehandlung › 15.40.13 Leitung/Schlauch/Ventil — Baureihe 450 (Baumuster 3**, 4**) · Baureihe 660 (Baumuster 940)

AP14.20-P-1456SN

Abgasrückführleitung auf Dichtheit prüfen

31.10.07

MOTOR 660.940 im TYP 450.3 /4
mit CODE (L27) Kanada
mit CODE (K13) Dieselpartikelfilter

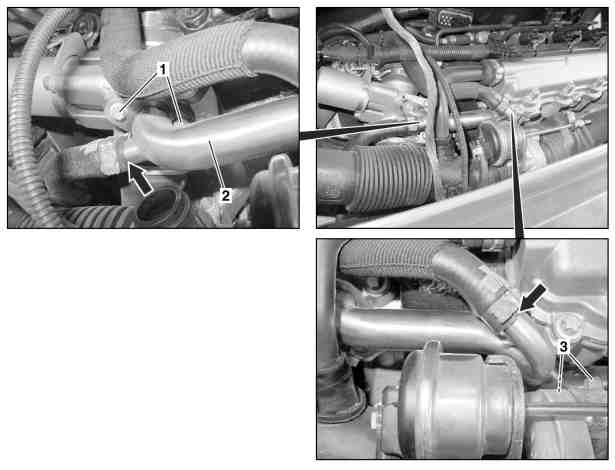

Abgasrückführleitung auf Dichtheit prüfen

P14.20-2199-06

1 Schrauben Rohr an Mischgehäuse

2 Abgasrückführleitung

3 Schrauben Rohr an Abgasturbolader

Gefahr!

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

Gefahr!

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.

Reparaturbleche entgraten.

AS00.00-Z-0017-01A

Prüfen

1

Schrauben Rohr an Mischgehäuse (1) und Schrauben Rohr an Abgasturbolader (3) der Abgasrückführleitung (2) auf festen Sitz prüfen

2

Schlauchschellen (Pfeile) der Kühlwasseranschlussstutzen auf festen Sitz prüfen

3

Abgasrückführleitung (2) und Kühlmittelschläuche auf Risse, Rußspuren und Kühlmittelverlust prüfen

Beschädigungen an der Abgasrückführleitung (2) können zum Kabelbrand führen.

4

Abgasrückführleitung (2) erneuern

Bei defekter Abgasrückführleitung (2) muss diese erneuert werden.

Siehe:

Abgasrückführung aus-, einbauen

AR14.20-P-1050SC
