Korrigering af drejningsmoment for sammenskruning på A-, B-, og C-stolpebeklædninger (kodeord: 19P6391004) · sm6830p0024a · Mercedes-Benz WIS

SM68.30-P-0024A

Korrigering af drejningsmoment for sammenskruning på A-, B-, og C-stolpebeklædninger (kodeord: 19P6391004)

18.09.2019

Type

217, 222

Arbejdsnr. til arbejdsteksten eller standardtekst og arbejdstid
Område	Arbejdsnr.	Arbejdstekst	Tidsrum	Betalingsnr.	Kodeord
P	02-1256	Drejningsmoment på stolpe- og hjulkassebeklædning korrigeres

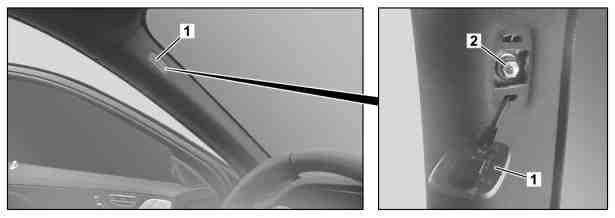

Sammenskruning A-stolpebeklædning TYPE 217, 222

1	Afdækning
2	Møtrik

P68.30-A044-04

Sammenskruning B-stolpebeklædning TYPE 222

3	Afdækning
4	Møtrik

P68.30-A045-04

Sammenskruning C-stolpebeklædning/sidebeklædning bageste del af kabinen TYPE 222

P68.30-A046-05

Sammenskruning C-stolpebeklædning TYPE 217

9	Afdækning
10	Møtrik

P68.30-A047-04

	Kontrol
1	Det kontrolleres, om køretøjet er berørt af tiltaget.	TYPE 217 fra 036454 til 036636	SM68.30-P-0024-01AAA
		TYPE 222 fra 423465 til 440441	SM68.30-P-0024-01AAB
 	Af-, påmontering
2	Afdækning (1) på A-stolpe afmonteres, og drejningsmoment på møtrik (2) korrigeres.	 Arbejdet gennemføres på samme måde på den modsatte side.
		 Møtrik holder beklædning på A-stolpe	*BA68.30-P-1003-01E
3	Afdækning (3) på B-stolpe afmonteres, og drejningsmoment på møtrik (4) korrigeres.	Type 222
		 Arbejdet gennemføres på samme måde på den modsatte side.
		 Møtrik beklædning B-stolpe på karrosseri	*BA68.30-P-1001-01E
4	Afdækning (5, 7) på C-stolpe og sidebeklædning bageste del af kabinen afmonteres, og drejningsmoment på møtrik (6, 8) korrigeres.	Type 222
		 Arbejdet gennemføres på samme måde på den modsatte side.
		 Bolt/skrueholder beklædning på C-stolpe	*BA68.30-P-1002-01E
5	Afdækning (9) på C-stolpe afmonteres, og drejningsmoment på møtrik (10) korrigeres.	Type 217
		 Arbejdet gennemføres på samme måde på den modsatte side.
		 Bolt tagbeklædning på skal	*BA68.30-P-1004-01E
6	Monteringen udføres i omvendt rækkefølge.

 Beklædning, pynteelement

Nummer	Betegnelse		Type 222
BA68.30-P-1001-01E	Møtrik beklædning B-stolpe på karrosseri	Nm	5

 Beklædning, pynteelement

Nummer	Betegnelse		Type 222
BA68.30-P-1002-01E	Bolt/skrueholder beklædning på C-stolpe	Nm	5

 Beklædning, pynteelement

Nummer	Betegnelse		Type 217	Type 222
BA68.30-P-1003-01E	Møtrik holder beklædning på A-stolpe	Nm	5	5

 Beklædning, pynteelement

Nummer	Betegnelse		Type 217
BA68.30-P-1004-01E	Bolt tagbeklædning på skal	Nm	5

sm6830p002401aaa
sm6830p002401aab Berørte køretøjer: Korrigering af drejningsmoment for sammenskruning på A-, B-, og C-stolpebeklædninger (kodeord: 19P6391004)
