Arbejdsnr. til arbejdsteksten eller standardtekst og arbejdstid | |||||
Område | Arbejdsnr. | Arbejdstekst | Tidsrum | Betalingsnr. | Kodeord |
P | 02-2048 | Låseplade på udstødningsmanifold monteres efterfølgende | |||
P | 02-2115 | Låseplade på udstødningsmanifold monteres efterfølgende ved køretøj som højrestyret | |||

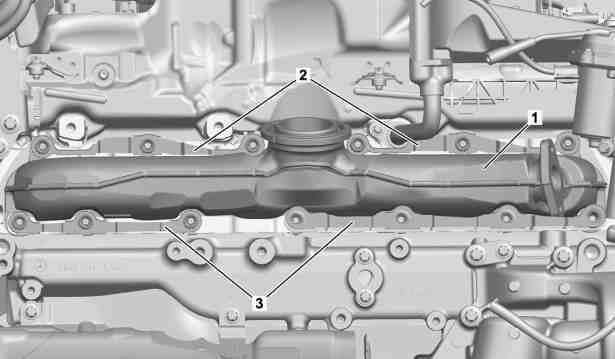

1 | Udstødningsmanifold |
2 | Øverste låseplade |
3 | Nederste låseplade |
P14.10-2164-05
| Kontrol | ||
1 | Det kontrolleres, om køretøjet er berørt af arbejdet. |
| |
| Af-, påmontering | ||
2 | Batteriets stelledning frakobles. | ||
| |||
3 | Motoren afmonteres. | Type 222.### 2# med motor 656 | |
4 | Udstødningsmanifold afmonteres. | ||
| |||
Hvis tapskruen skrues ud, når udstødningsmanifoldens møtrikker løsnes, skal denne udskiftes. | |||
Afmontering: Kileremmen skal ikke afmonteres. | |||
Montering: Turboladeres pakring mod ladeluftrøret skal ikke udskiftes. | |||
Montering: Den bukkede kant på de øverste låseplader (2) skal vende mod motoren! | |||
Tapskrue udstødningsmanifold på topstykke | |||
5 | Montering sker i omvendt rækkefølge | Montering: Vær opmærksom på korrekt placering af profilspændebåndet mellem turbolader og udstødningsmanifold. Metalringen skal ligge i udstødningsmanifoldens not. Metalringens tre låsetappe skal trykkes efter med en skruetrækker. |
Delbestillingsbemærkning |
Delnr. | Betegnelse | Antal |
A 000 492 00 00 | Pakring | 1 |
A 000 492 01 56 | Profilpakning | 1 |
A 000 990 67 06 | Bolt | 1 |
A 000 990 69 03 | Bolt | 1 |
A 000 995 36 33 | Profilspændebånd | 1 |
A 000 995 43 03 | Spændebånd | 1 |
A 000 995 58 33 | Profilspændebånd | 1 |
A 000 995 67 00 | Profilspændebånd | 1 |
A 000 995 89 02 | Rørbøjle | 1 |
A 001 990 14 23 | Bolt | 1 |
A 002 990 47 14 | Tapskrue | 13 |
A 002 990 70 54 | Møtrik | 13 |
A 003 995 01 02 | Rørbøjle | 1 |
A 003 995 04 02 | Rørbøjle | 1 |
A 004 990 15 03 | Bolt | 1 |
A 006 990 69 12 | Linsehovedskrue | 1 |
A 008 997 16 90 | Spændebånd | 2 |
A 027 997 93 45 | O-ring | 1 |
A 213 492 15 00 | Pakring | 1 |
A 274 142 00 80 | Blød pakning | 1 |
A 651 096 02 80 | Pakning | 1 |
A 651 142 03 80 | Metalpakning | 1 |
A 654 140 05 60 | Tilbageføringsrør | |
A 654 140 56 00 | Tilbageføringsrør | |
A 654 142 07 00 | Metalpakning | 1 |
A 654 142 13 00 | Pakning | 2 |
A 654 142 17 00 | Pakning | 1 |
A 654 180 01 20 | Olierør | 1 |
A 654 180 35 00 | Oliereturledning | 1 |
A 654 203 03 02 | Kølerør | 1 |
A 656 094 00 51 | Mellemlægsring | 1 |
A 656 140 16 00 | Udstødningsmanifold | |
A 656 142 01 00 | Pakning med flere huller | 1 |
A 656 142 01 80 | Blød pakning | 1 |
A 656 142 17 00 | Låseplade | 2 |
A 656 142 18 00 | Låseplade | 1 |
A 656 142 19 00 | Låseplade | 1 |
A 656 203 00 02 | Kølerør | 1 |
A 656 203 11 02 | Kølerør | 1 |
A 656 203 12 02 | Kølerør | 1 |
A 656 203 20 00 | Kølerør | 1 |
N 000000 000276 | Torxbolt | 5 |
Smådele som bolte, stopmøtrikker, pakringe, kabelbindere, væsker, tætningsmidler etc. er ikke anført i delopstillingen. De nødvendige smådele er medtaget i omkostningsrammen. |
Henviste dokumenter
- ar1410p3006oia Af-, påmontering af udstødningsmanifold
- ar5410p0003lf Afbrydelse, tilslutning af batteriets stelledning
- sm1410p000201aaa Berørte køretøjer: Eftermontering af sikringsplader på udstødningsmanifold (kodeord: 1708P49C22)
