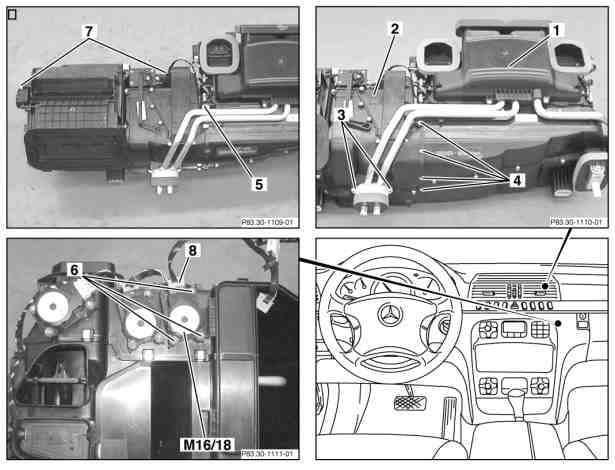

Af-, påmontering af servomotor aftræksspjæld til højre

AR83.30-P-2080M

Af-, påmontering af servomotor aftræksspjæld til højre

6.11.97

14.10.98

Standardjustering af servomotorer

Arbejdstrin 11, nyt

 

Af-, påmontering

1

Klimaboks afmonteres

AR83.30-P-5200M

2

Bolte (3) drejes ud

3

Stikforbindelser servomotorer (7) trækkes af, ledningssæt clipses af

 På- og afmonteringshjælp

4

Clips (4) clipses af

5

2 clips (5) trækkes af

6

Luftfordelerboks (1) adskilles fra blæserkasse (2)

7

Stikforbindelse servomotor (8) trækkes af

 På- og afmonteringshjælp

8

Bolte (6) drejes ud

9

Servomotor midterdysens aftræksspjæld til højre (M16/18) trækkes af

10

Påmontering sker i omvendt rækkefølge

11

Standardjustering af servomotorer

udføres

 STAR-diagnose, menupunkt aktiveringer, standardjustering af servomotorer
