AR77.20-P-1000E

Af-, påmontering af skyde-/hævesoltagsklap

23.6.93

TYPE 202
med KODE (412b) Skyde-/hævesoltag elektrisk
med KODE (414a) Skyde-/hævesoltag elektrisk i glasudførelse

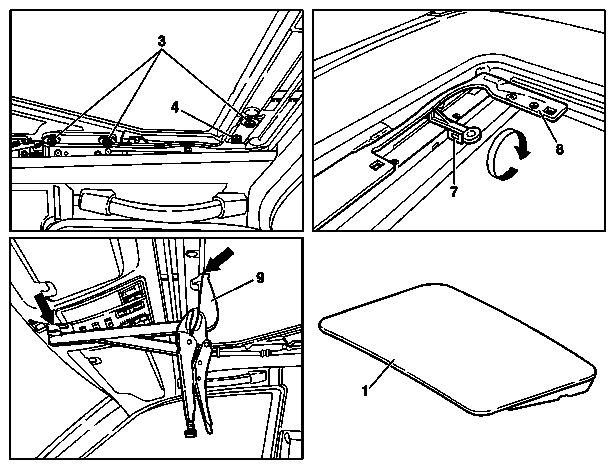

P77.20-0020-06

1 Skyde-/hævesoltagsklap i ståludførelse

3 Møtrik

4 Stjerneskrue

7 Indstillingslære

8 Holder

9 Monteringstang

P77.20-0021-09

2 Skyde-/hævesoltagsklap i glasudførelse

3 Møtrik

5 Afdækning

6 Gummitætning

7 Indstillingslære

9 Monteringstang

 	Af-, påmontering
1	Bakspejl afmonteres
2	Afdækning på skyde-/hævesoltag afmonteres		AR77.20-P-0500E
3	Skyde-/hævesoltagsklap afmonteres	Skyde-/hævesoltag elektrisk i ståludførelse (kode 412b)	AR77.20-P-1000-01EA
		Skyde-/hævesoltag elektrisk i glasudførelse (kode 414a)	AR77.20-P-1000-01EB
	Skyde-/hævesoltagsklap monteres	Skyde-/hævesoltag elektrisk i ståludførelse (kode 412b)	AR77.20-P-1000-02EA
		Skyde-/hævesoltag elektrisk i glasudførelse (kode 414a)	AR77.20-P-1000-02EB
4	Montering i omvendt rækkefølge

Kontrol- og indstillingsværdier skyde-/hævesoltag

Nummer	Betegnelse			Type 202


BE77.20-P-1001-01A	Spaltemål	Skyde-/hævesoltagsklap foran	mm	0,15
		Skyde-/hævesoltagsklap på siderne og bagi	mm	0,30

Specialværktøj

140 589 00 37 00

140 589 04 21 00

124 589 00 37 00

Monteringstang

Indstillingslære (2 stk.)
