P27.50-0291-09
P27.50-0292-06
14a Udvendig lamelholder B2 hhv. stempel B3
14b-d Pakringe på stempel/lamelbremse B3
27 Stempel/lamelbremse B2
28 Stempelføringsring
28a-b Pakringe på stempelføringsring
29 Tallerkenfjeder/returtryk stempel
30 Fjedertallerken
31 Låsering
32 Stempelføring/lamelbremse B2 og B3
32a O-ring
134 Lamelsæt B2
134a Låsering
134b Tallerkenfjeder/lamelsæt
P27.50-0299-11
074 Montageudstyr
31 Låsering

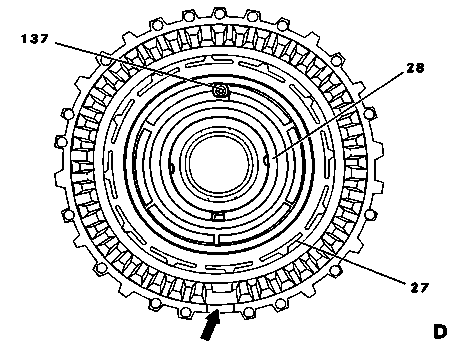

P27.50-0288-11
27 StempelB2
28 Stempelføringsring
137 Ventil
P27.50-0287-11
Olietrykforsyning:
A Boring stempel B3
B Boring stempel B2/modside (stempelføringsring)
C Boring olietryk til lamelkobling K3
D Boring stempel B2/skifteside
Ændringsoplysninger
| Afmontering | ||
1 | Lamelsæt B2 (134) afmonteres | ||
| Adskillelse | ||
2 | Låseringen (134a) afmonteres | ||
3 | Lamelsæt B2 (134) og tallerkenfjeder (134b) tages ud af den udvendige lamelholder B2 | Den udvendige lamelholder B2 til lamelbremse B2 er samtidigt stempel B3 for lamelbremse B3. | |
Lameller kontrolleres for brandpunkter og slid. | |||
4 | Monteringsanordningen (074) placeres på tallerkenfjeder (29) og spændes, indtil noten til låseringen (31) ligger frit (billede C) | | |
5 | Låseringen (31) afmonteres | ||
6 | Fjedertallerken (30) og tallerkenfjeder (29) tages ud | ||
7 | Stempelføringsring (28) og stempel/lamelbremse B2 (27) tages ud af stempel B3 (14a), til det formål blæses trykluft ind i boring (D) (billede E) | ||
8 | Stempelføringsring (28) trykkes ud af stempel B2 (27) | ||
| Rådybde på stempel B2 ændret | ||
| Stempel B2 ændret | ||
9 | Stempelføringen (32) tages ud af stempel B3 (14a), til det formål blæses trykluft ind i boring (A) blasen (billede E) | ||
| Samling | ||
10 | Stempelføring (32) og stempel B3 (14a) samles og placeres korrekt | ||
11 | Stempel/lamelbremse B2 (27) indsættes i stempel B3 (14a) | Alle pakringe kontrolleres, udskiftes om nødvendigt På pakring (14c), (28a) og (28b) skal de afrundede kanter vende udefter. På pakring (14d) skal de afrundede kanter vende indad. (Billede B) | |
12 | Stempelføringsring (28) isættes | Ventil (137) i stempelføringsringen skal ligge foroven (billede D) | |
13 | Tallerkenfjeder (29) og fjedertallerken (30) isættes | Tallerkenfjeder sættes ind med runding mod fjedertallerkenen. | |
14 | Monteringsanordningen (074) placeres på tallerkenfjeder (29) og spændes, indtil noten til låseringen (31) ligger frit | | |
15 | Låsering (31) sættes ind | ||
16 | Tallerkenfjeder (134b) og lamelsæt B2 (134) indsættes i udvendig lamelholder B2 og måles | Overhold rækkefølgen for udvendige lameller. | |
Løst slør på lamelbremse B2 | |||
| |||
| Oversigt lamelforsyning konstruktion | ||
| Endelamel ændret | ||
17 | Låsering (134a) påmonteres | ||
| Påmontering | ||
18 | Lamelsæt B2 (134) påmonteres |
Indstillingsværdier lamelkobling
Nummer | Betegnelse | Gearkasse 722.6 | |||
BE27.50-P-1002-02B | Løst slør på lamelbremse B2 | Antal af lameller | 4 | mm | 1,90...2,30 |
5 | mm | 2,00...2,40 | |||
6 | mm | - | |||
208 589 00 21 00
Trykanordning
Montageudstyr
140 589 13 43 00
Henviste dokumenter
- ar2750p0781a Af-, påmontering af lamelbremse B2, lamelsæt B3 og parkeringsspærrehjul
- ar2750p088001a Stempelstyring og udvendige lamelholdere til lamelbremse B2 samles
- ar2750p088002a Indsættelse og måling af lamelsæt B2
- bt2750p000901a Rådybde på stempel B2 ændret
- bt2750p001001a
- bt2750p001501w
- gf2751p5200a
