Af-, påmontering af indsprøjtningsrør til udstødningsgasefterbehandlingssystemet

AR14.40-P-2001OLC

Af-, påmontering af indsprøjtningsrør til udstødningsgasefterbehandlingssystemet

28.06.2019

Motor

654 i type 213, 238, 257

med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

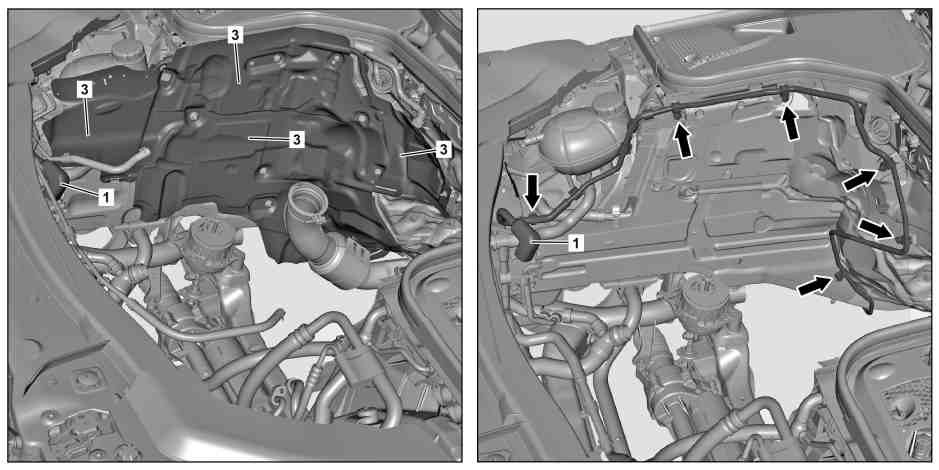

Vist på TYPE 213

1

Indsprøjtningsrør

3

Varmeskjold

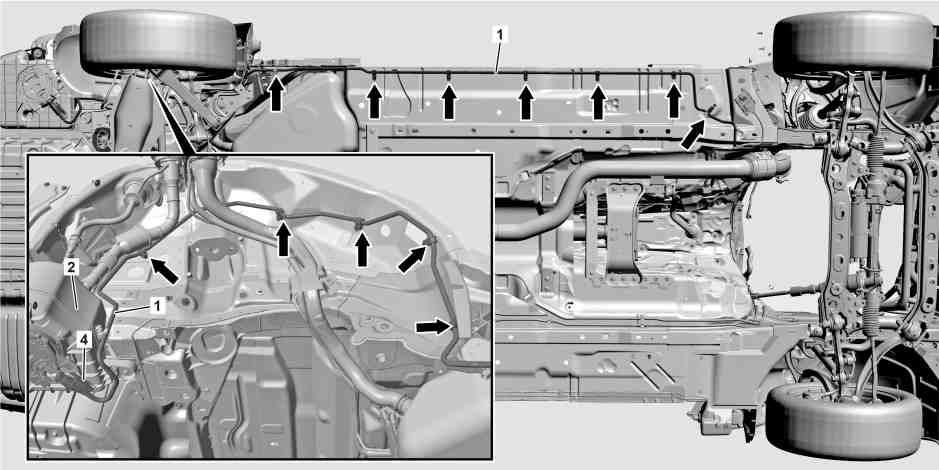

Vist på TYPE 213

1

Indsprøjtningsrør

2

AdBlue®-beholder

4

Elektrisk stikforbindelse

 Forsigtig

Fare for personskade på grund af snitsår eller hudafskrabninger grundet skarpkantede køretøjsdele

Når der arbejdes på eller omkring skarpe, uafgratede køretøjsdele, skal der altid bruges beskyttelseshandsker.
Reparationsplader skal afgrates.

AS00.00-Z-0017-01A

 Advarsel

Fare for forbrænding og skoldning ved arbejde på AdBlue-rør og dermed forbundne komponenter. Fare for personskade på hud og øjne ved håndtering af AdBlue. Fare for forgiftning ved indtagelse af AdBlue

AdBlue må kun fyldes på egnede beholdere. Arbejde på udstødningsefterbehandlingssystemet må først påbegyndes, når trykket er faldet.

AS14.40-Z-0001-01A

Faglig oplysning

Oplysninger om forebyggelse af skader på grund af snavs og fremmedlegemer

AH00.00-P-5000-01A

Oplysninger om anvendelse og håndtering af AdBlue samt dets stofegenskaber

AH14.40-N-0001-01A



Afmontering

1.1

Motor med gearkasse afmonteres

Type 213, 238, 257 med motor 654
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)
undtagen kode M005 (4MATIC)

AR01.10-P-2401OLC

1.2

Motor med forakseltravers afmonteres

Type 213, 238, 257 med motor 654
med kode M005 (4MATIC)
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

Motor 654 i type 213, 238
med kode M005 (4MATIC)
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR01.10-P-2500OLC

2

Varmeskjold (3) afmonteres

3

Inderskærmen i højre forskærm inden for indsprøjtningsrørets (1) område løsnes

4

Højre undervognsbeklædning afmonteres

Motor 654 i type 213, 238
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR61.30-P-1001LWE

Motor 654 i type 257
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR61.30-P-1001FR

5

Højre komplethjul i højre side afmonteres

AR40.10-P-1102A

6

Inderskærm i højre bageste skærm afmonteres

Motor 654 i type 213, 238
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR88.10-P-1400LWE

Motor 654 i type 257
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR88.10-P-1302FR

7

Indsprøjtningsrør (1) på AdBlue®-beholder (2) adskilles

8

Udløbende AdBlue® opsamles i en egnet beholder

9

Åbninger lukkes med egnede lukkepropper

 Sæt propper

*129589009100

10

Den elektriske stikforbindelse (4) frigøres og adskilles

11

Indsprøjtningsrør (1) på AdBlue®-beholder (2) løsnes

12

Holdeklemmer (pile) på køretøj fjernes, og indsprøjtningsrør (1) afmonteres



Montering

13

Indsprøjtningsrør (1) i holdeklemmer (pile) monteres på køretøj

14

Indsprøjtningsrør (1) fæstnes på AdBlue®-beholder (2)

15

Elektrisk stikforbindelse (4) sættes på og fastgøres

16

Lukkeprop på indsprøjtningsrør (1) fjernes

17

Indsprøjtningsrør (1) monteres på AdBlue®-beholder (2)

18

AdBlue®-beholder (2) fyldes

Motor 654 i type 213, 238
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR14.40-P-2068OGW

Oplysninger om anvendelse og håndtering af AdBlue(R) samt dets stofegenskaber i forbindelse med service

AH14.40-P-0001-02A

Motor 654 i type 257
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR49.20-P-2015OIB

19

Inderskærmen i højre bageste skærm monteres

Motor 654 i type 213, 238
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR88.10-P-1400LWE

Motor 654 i type 257
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR88.10-P-1302FR

20

Højre komplethjul i højre side monteres

AR40.10-P-1102A

21

Inderskærmen i højre forskærm inden for indsprøjtningsrørets (1) område monteres

22

Varmebeskyttelsespladen (3) monteres

23.1

Motor med gearkasse monteres

Type 213, 238, 257 med motor 654
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)
undtagen kode M005 (4MATIC)

AR01.10-P-2401OLC

23.2

Motor med forbro monteres

Type 213, 238, 257 med motor 654
med kode M005 (4MATIC)
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

Motor 654 i type 213, 238
med kode M005 (4MATIC)
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR01.10-P-2500OLC

24

Højre undervognsbeklædning monteres

Motor 654 i type 213, 238
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR61.30-P-1001LWE

Motor 654 i type 257
med kode U79 (Dieseludstødningsrensning BlueTEC (SCR) generation 3)

AR61.30-P-1001FR
