ap8620s8658e

Pedalforhøjelse kontrolleres

Type ap · emne 86.20 · version 0100 · 2017-01-25

Gælder for: Type 415, 447 med kode PM1 (Masterkode kørselshjælpesystemer CMC)'

Placering

Funktionsgruppe 3 Karrosseri › 86 Nødudstyr, handicapvenligt udstyr, sanitært udstyr, køkken › 86.20 Handicapvenligt udstyr — Serie 415 · Serie 447

EinPAS 37 Indvendigt udstyr › 37.50 Pedalanlæg › 37.50.40 pedalholder/pedallejebuk — Serie 415 · Serie 447

AP86.20-S-8658E

Pedalforhøjelse kontrolleres

19.01.2017

Type

415, 447

med kode PM1 (Masterkode kørselshjælpesystemer CMC)

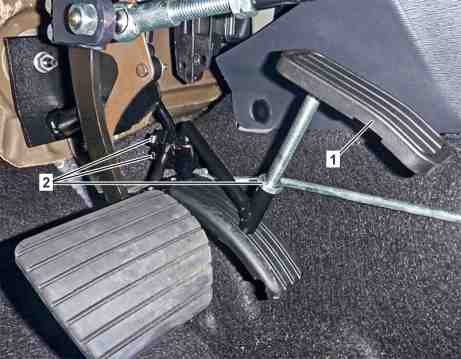

Pedalforhøjelse kontrolleres

Vist TYPE 415

1

Pedalforhøjelse speederpedal

2

Boltforbindelser

G86.20-0014-81

Pedalforhøjelse kontrolleres

Vist TYPE 447

1

Pedalforhøjelse speederpedal

2

Boltforbindelser

G86.20-0008-81

Pedalforhøjelse kontrolleres

Vist TYPE 415

3

Pedalforhøjelse bremsepedal

4

Boltforbindelser

G86.20-0013-81

Pedalforhøjelse kontrolleres

Vist TYPE 447

3

Pedalforhøjelse bremsepedal

4

Boltforbindelser

G86.20-0009-81

Kontrol

1

Pedalforhøjelse speederpedal (1) kontrolleres for funktion og fastsidden

2

Boltforbindelser (2) kontrolleres for fastsidden

Boltforbindelser (2) ikke er tilstrækkeligt fastgjort

Boltforbindelser (2) efterspændes

3

Pedalforhøjelse bremsepedal (3) kontrolleres for funktion og fastsidden

4

Boltforbindelser (4) kontrolleres for fastsidden

Boltforbindelser (4) ikke er tilstrækkeligt fastgjort

Boltforbindelser (4) efterspændes

5

Enkel afmontering og montering af pedalforhøjelserne (1, 3) kontrolleres
