Bagaksel og bagakselled kontrolleres for tilstand

AP35.20-P-3552H

Bagaksel og bagakselled kontrolleres for tilstand

07.02.2019

Type

118, 177, 247

med kode U55 (Multistyreaksel)

undtagen kode U54 (Kompositstyreaksel)

Vist type 177.045 med kode M005 (4MATIC)

1

Fjederlaske

3

Styrestang

5

Længdevange

2

Elastomerleje fjederstyrearm

4

Elastomerleje sporstænger

6

Elastomerleje længdevange

Vist type 177.045 med kode M005 (4MATIC)

7

Bagbro

9

Elastomerleje bagakseldrev

11

Elastomerleje camberstræber

8

Elastomerleje bagbro

10

Camberstræbere

Vist type 177.045 med kode M005 (4MATIC)

8

Elastomerleje bagbro

13

Elastomerleje koblingsstang

15

Stabilisatorbøsning

12

Koblingsstang

14

Stabilisator

Vist type 177.045 med kode M005 (4MATIC)

17

Udvendig drivakselmanchet

19

Spændebånd

18

Indvendig drivakselmanchet

20

Bagakselhalvdel

21

Niveausensor stangsystem

 Advarsel

Fare for personskade som følge af klemning af legemsdele, i værste fald fare forafskæring af legemsdele ved indgreb i mekanikken

Når komponenter er i bevægelse, må ingen legemsdele eller lemmer befinde sig i det mekaniske arbejdsområde.

AS00.00-Z-0009-01A

 Fare

Livsfare, hvis køretøjet glider ned fra eller tipper på liften.

Køretøjet positioneres mellem liftsøjlerne, og de fire fastgørelsestallerkener placeres på de af køretøjsproducenten foreskrevne liftfastgørelsespunkter.

AS00.00-Z-0010-01A

Forberedende aktivitet

1

Parkeringsbremsen løsnes.

2

Køretøjet løftes med lift.



AR00.60-P-1006A



Kontrol

3

Hjullejet vurderes ved at trække, trykke og dreje det kraftigt.

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

4

Fjederstyrearmen (1) kontrolleres for revner, deformering og korrosion.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

5

Elastomerleje fjederstyrearm (2) kontrolleres for revner, deformering og slid samt for slør ved at trække og trykke hårdt.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

6

Sporstænger (3) kontrolleres for revner, deformering og korrosion.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

7

Elastomerleje sporstænger (4) kontrolleres for revner, deformering og slid samt for slør ved at trække og trykke hårdt.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

8

Længdevangen (5) kontrolleres for revner, deformering og korrosion.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

9

Elastomerleje længdevange (6) kontrolleres for revner, deformering og slid samt for slør ved at trække og trykke hårdt.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

10

Camberstræbere (10) kontrolleres for revner, deformering og korrosion.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

11

Elastomerleje camberstræbere (11) kontrolleres for revner, deformering og slid samt for slør ved at trække og trykke hårdt.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

12

Koblingsstængerne (12) kontrolleres for revner, deformering og korrosion.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

13

Elastomerlejernes koblingsstang (13) kontrolleres for revner, deformering og slid samt for slør ved at trække og trykke hårdt.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

14

Stabilisator (14) kontrolleres for revner, deformering og korrosion.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

15

Stabilisatorbøsning (15) kontrolleres for revner, deformering og slid samt for slør ved at trække og trykke hårdt.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

16

Bagbroen (7) kontrolleres for revner, deformering og korrosion.

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

17

Bagbroens (8) elastomerleje kontrolleres for revner, deformering og slid.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

18

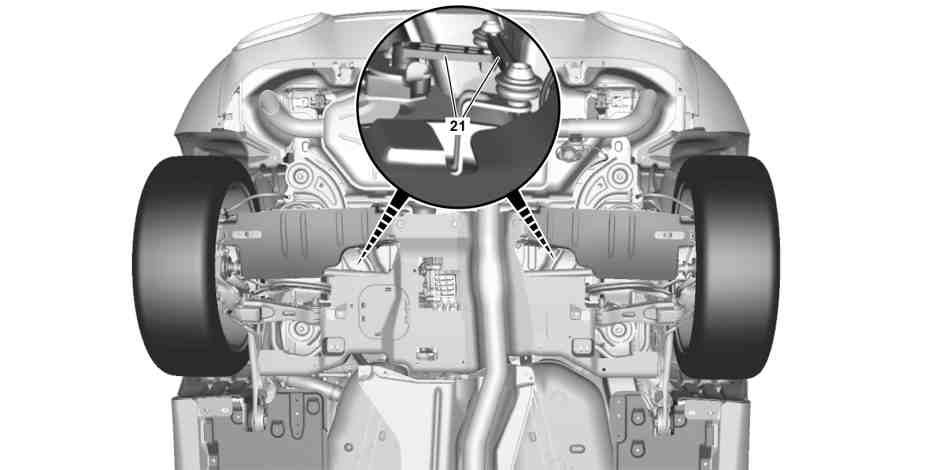

Niveausensorens stang (21) kontrolleres for korrekt placering, revner deformering, korrosion og slør.

Køretøj med niveausensorstang.

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

19

Elastomerleje bagakseldrev (9) kontrolleres for revner, deformering og slid.

Type 177
med kode M005 (4MATIC)
med kode U55 (Multistyreaksel)
undtagen kode U54 (Kompositstyreaksel)

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

20

Bagaksler (20) kontrolleres for revner, deformering korrosion samt for slør ved at trække og trykke hårdt.

Type 177
med kode M005 (4MATIC)
med kode U55 (Multistyreaksel)
undtagen kode U54 (Kompositstyreaksel)

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

21

Udvendige drivakselmanchetter (17) kontrolleres for tilstand, tæthed og korrekt placering.

Type 177
med kode M005 (4MATIC)
med kode U55 (Multistyreaksel)
undtagen kode U54 (Kompositstyreaksel)

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

22

Indvendige drivakselmanchetter (18) kontrolleres for tilstand, tæthed og korrekt placering.

Type 177
med kode M005 (4MATIC)
med kode U55 (Multistyreaksel)
undtagen kode U54 (Kompositstyreaksel)

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

23

Spændebånd (19) kontrolleres for revner, deformering og korrosion og korrekt placering.

Type 177
med kode M005 (4MATIC)
med kode U55 (Multistyreaksel)
undtagen kode U54 (Kompositstyreaksel)

 Brug om nødvendigt almindeligt udstyr/værktøj.
Drejeligt kontrolspejl med belysning, i lighed med kontrolspejl Hazet 1977-1

Hvis der opstår reklamationer,



skal reklamationer afhjælpes.

 Efter særskilt ordre.

Efterfølgende aktivitet

24

Køretøjet sænkes med lift.



AR00.60-P-1006A
