Montážní a zakrývací práce při lakování zadního víka

AR98.00-P-2011MFA

Montážní a zakrývací práce při lakování zadního víka

13.08.2019

Typ

118.3/6

Typ

177.0/1/9

Typ

247.0

Odkazy na změny

12.08.2019

Přepracování celého dokumentu.

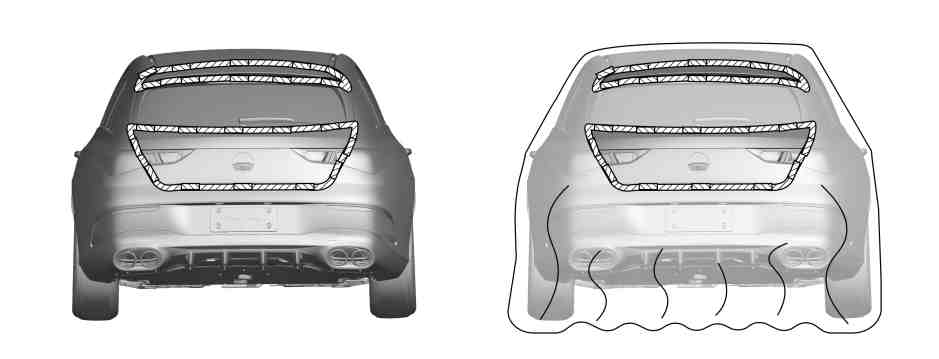

Dveře zavazadlového prostoru při stupni lakování 2/3 v namontovaném stavu, znázorněno u typu 177.0

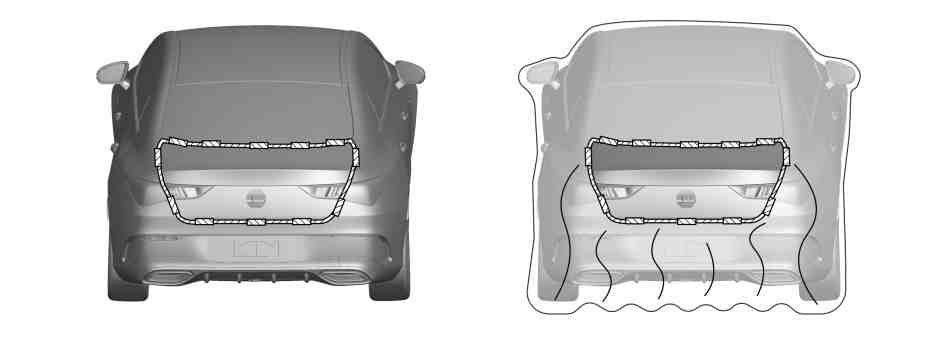

Dveře zavazadlového prostoru při stupni lakování 2/3 v namontovaném stavu, znázorněno u typu 177.1

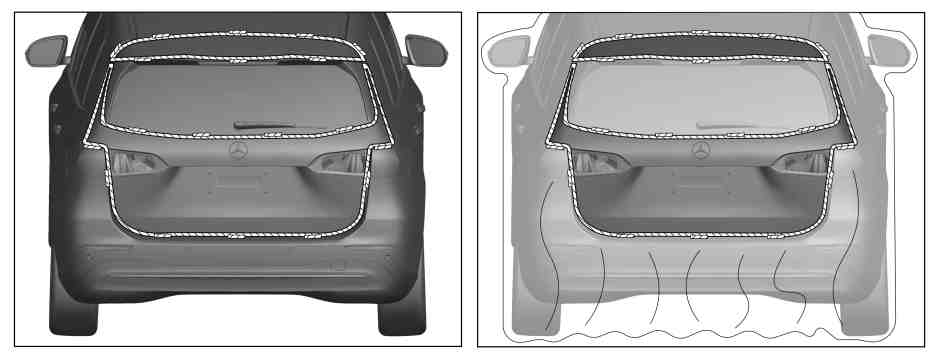

Dveře zavazadlového prostoru při stupni lakování 2/3 v namontovaném stavu, znázorněno u typu 247.0

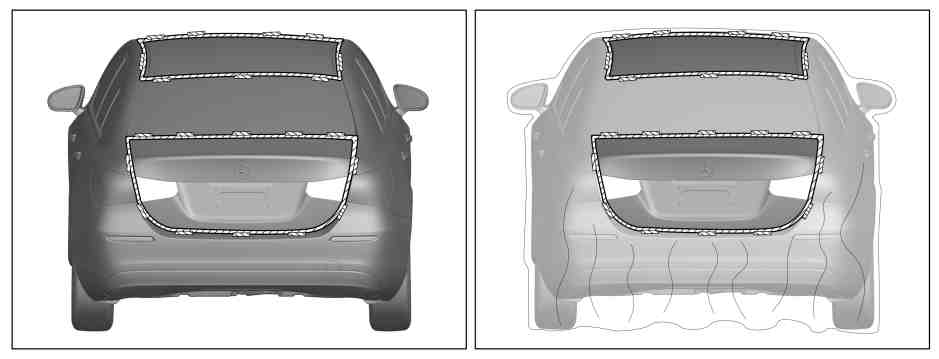

Dveře zavazadlového prostoru při stupni lakování 2/3 v namontovaném stavu, znázorněno u typu 118.3

Dveře zavazadlového prostoru při stupni lakování 2/3 v namontovaném stavu, znázorněno u typu 118.6

Upozornění na věcné škody

Upozornění k opravárenskému lakování

AH98.00-P-9408-02A

Všeobecné pokyny pro zakrývací práce při lakování

AH98.00-P-0200-01BK

Zakrytí lepicí páskou a zakrytí

1

Demontovat přídavné brzdové světlo.

Typ 118.6, 177.0, 247.0

AR82.10-P-5376MFA

2

Demontovat světla registrační značky.

Typ 177.1/9

AR82.10-P-5161MFV

3.1

Demontovat ovládání zámku víka zavazadlového prostoru.

Typ 118.3/6

AR88.50-P-5090MFE

3.2

Demontovat hvězdu Mercedes a upevňovací průchodky.

Typ 177.0/1/9
Typ 247.0

 Montáž: Vyměnit upevňovací průchodky.

 Dlouhý klín

*115589035900

4

Demontovat vnitřní osvětlovací těleso vzadu vlevo (E3/1) a vnitřní osvětlovací těleso vzadu vpravo (E4/1) ze dveří zavazadlového prostoru.

Typ 118.6
Typ 177.0
Typ 247.0

AR82.10-P-4926MFA

Typ 118.3
Typ 177.1/9

AR82.10-P-4927MFV

5

Odstranit typové označení ze dveří zavazadlového prostoru.

Pokud je k dispozici.

 Montáž: Vyměnit typové označení.

6

Zakrýt všechny otvory u dveří zavazadlového prostoru krycí páskou.

 https://xentryportal.i.daimler.com
V záložce „Návod pro techniku lakování“.

7

Zakrýt dveře zavazadlového prostoru po obvodu lepicí páskou.

 https://xentryportal.i.daimler.com
V záložce „Návod pro techniku lakování“.

8

Zakrýt nelakované oblasti vozidla fólií.

 https://xentryportal.i.daimler.com
V záložce „Návod pro techniku lakování“.
