P98.00-3619-08

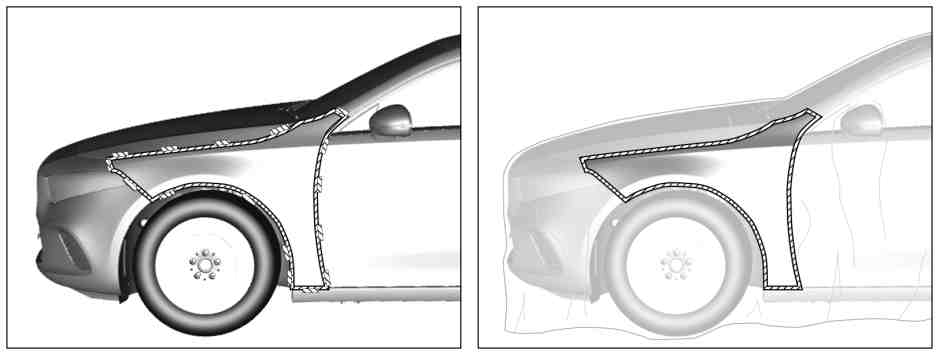

Znázorněno u levého blatníku typu 177.0 při stupni lakování 2/3 v namontovaném stavu |
Upozornění na věcné škody | Čistění plastových krytů světel | ||
Upozornění na věcné škody | Upozornění k opravárenskému lakování | ||
Všeobecné pokyny pro zakrývací práce při lakování | |||
Zakrytí, zakrytí lepicí páskou | |||
1.1 | Uvolnit přední nárazník. | Stupeň lakování 3, pokud není poškozené místo v oblasti předního nárazníku, nebo stupeň lakování 2. | |
1.2 | Demontovat přední nárazník. | Stupeň lakování 3, pokud je poškozené místo v oblasti předního nárazníku. | |
2.1 | Uvolnit obložení podélníku. | Stupeň lakování 3, pokud není poškozené místo v oblasti obložení podélníku, nebo stupeň lakování 2. | |
2.2 | Demontovat obložení podélníku. | Stupeň lakování 3, pokud je poškozené místo v oblasti obložení podélníku. | |
3 | Demontovat přední osvětlovací těleso. | Stupeň lakování 3, pokud je poškozené místo v oblasti předního osvětlovacího tělesa. | |
4 | Uvolnit dešťovou lištu v oblasti A-sloupku. | ||
5 | Zakrýt blatník po obvodu lepicí páskou. | https://xentryportal.i.daimler.com | |
6 | Zakrýt nelakované oblasti vozidla fólií. | https://xentryportal.i.daimler.com |
Odkazované dokumenty
- ah8210p100201a Čistění plastových krytů světel
- ah9800p020001bk Všeobecné pokyny pro zakrývací práce při lakování
- ah9800p940802a Upozornění k opravárenskému lakování
- ar8210p4733mfa Demontáž a montáž osvětlovacího tělesa vpředu
- ar8820p2000mfa Demontovat, namontovat přední nárazník
- ar8880p4000mfa Uvolnění a upevnění dešťové lišty v oblasti čelního okna
- ar8880p6000mfa Demontáž, montáž obložení podélníku
