Demontáž, montáž čalounění opěradla s potahem

Typ ar · téma 91.21 · verze 0104 · 2016-02-18

Platí pro: Typ 900.6, 906 s kódem S23 (Sedadlo spolujezdce dvousedadlo) Typ 909'

Zařazení

Funkční skupina 3 Nástavba › 91 Sedadla, lůžka, zádržný systém › 91.21 Sedadla v prostoru pro cestující — Řada 900 (modely 6**) · Řada 906 · Řada 909

EinPAS 37 Vnitřní výbava › 37.28 Sedadlo pro cestující › 37.28.42 Opěradlo sedadla/opěrka hlavy — Řada 900 (modely 6**) · Řada 906 · Řada 909

AR91.21-D-5500B

Demontáž, montáž čalounění opěradla s potahem

09.12.2015

Typ

900.6, 906

s kódem S23 (Sedadlo spolujezdce dvousedadlo)

Typ

909

Demontáž, montáž čalounění opěradla s potahem

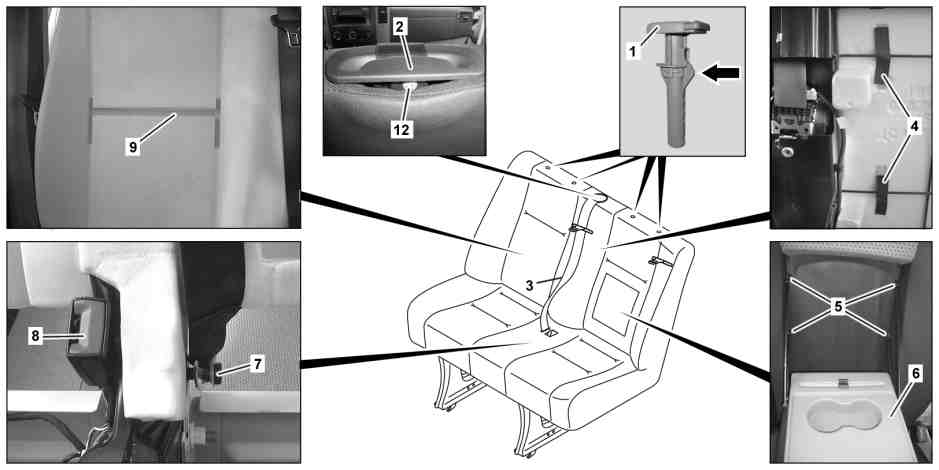

D91.10-0104-09

1

Vedení opěrky hlavy

5

Šrouby

9

Suchý zip

2

Obložení

6

Sklápěcí stolek

12

Šroub

3

Bezpečnostní pás

7

Šroub

4

Suché zipy

8

Zámek bezpečnostního pásu

Demontáž, montáž čalounění opěradla s potahem

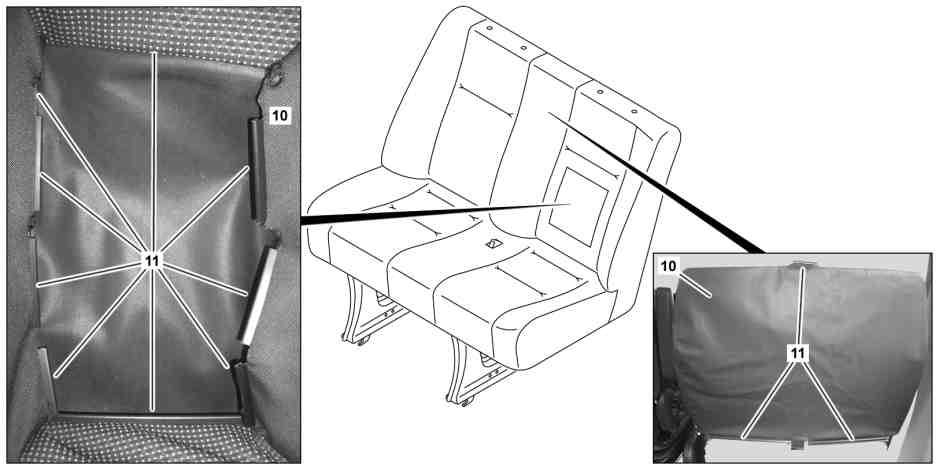

D91.10-0106-09

10

Čalounění opěradla

11

Napínací lišty

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Demontáž, montáž

1

Demontovat lavicové sedadlo pro spolujezdce


Typ 900.6, 906
s kódem D50 (Dělicí stěna průchozí)
s kódem S23 (Sedadlo spolujezdce dvousedadlo)
Typ 906
s kódem D51 (Dělicí stěna průchozí s 1 oknem)
s kódem D53 (Dělicí stěna průchozí s 1 posuvným oknem)
s kódem S23 (Sedadlo spolujezdce dvousedadlo)
Typ 909
s kódem D50 (Dělicí stěna průchozí)

AR91.10-D-1035A

2

Zatlačit západku (šipka) směrem dovnitř vhodným nástrojem a vytáhnout vedení opěrky hlavy (1) z opěradla sedadla

Nepoškodit potah sedadla.

Montáž: Zatlačit západku (šipka) zpět směrem ven, v opačném případě nedojde k zajištění vedení opěrky hlavy (1). Zkontrolovat vedení opěrky hlavy (1) ohledně pevného usazení.

3

Vyšroubovat šroub (7) a demontovat koncový spojovací díl bezpečnostního pásu

Šroub koncového spojovacího dílu bezpečnostního pásu u sedadla

*BA91.40-N-1008-01B

4

Vyšroubovat šroub (12) a demontovat obložení (2)

5

Vyšroubovat šrouby (5) a demontovat sklápěcí stolek (6)

Typ 900.6, 906
s kódem S23 (Sedadlo spolujezdce dvousedadlo)

6

Vyvěsit napínací lišty (11) čalounění opěradla (10)

7

Rozepnout suché zipy (4, 9) a provléknout bezpečnostní pás (3) skrze čalounění opěradla (10)

8

Sejmout čalounění opěradla (10) z rámu opěradla sedadla směrem nahoru

9

Montáž se provádí v obráceném pořadí

Zkontrolovat

10

Provést funkční zkoušku bezpečnostního pásu (3) a zámku bezpečnostního pásu (8)

Bezpečnostní pásy / předpínače bezpečnostních pásů

Číslo

Název

Typ 900

Typ 906
kromě kódu ZO1 (Motorový karavan James Cook Compact)
kromě kódu ZO2 (Motorový karavan James Cook Classic)

BA91.40-N-1008-01B

Šroub koncového spojovacího dílu bezpečnostního pásu u sedadla

Nm

37

37

Bezpečnostní pásy / předpínače bezpečnostních pásů

Číslo

Název

Typ 909

BA91.40-N-1008-01B

Šroub koncového spojovacího dílu bezpečnostního pásu u sedadla

Nm

37
