Demontáž, montáž opěrky hlavy sedadla spolujezdce

Typ ar · téma 91.16 · verze 0100 · 2019-02-25

Platí pro: Typ 907.6, 910.6 s kódem S20 (Statické sklopné sedadlo spolujezdce)'

Zařazení

Funkční skupina 3 Nástavba › 91 Sedadla, lůžka, zádržný systém › 91.16 Opěrky hlavy — Řada 907 (modely 6**) · Řada 910 (modely 6**)

EinPAS 37 Vnitřní výbava › 37.26 Sedadlo vpředu › 37.26.42 Opěradlo sedadla/opěrka hlavy — Řada 907 (modely 6**) · Řada 910 (modely 6**)

AR91.16-D-0003TSA

Demontáž, montáž opěrky hlavy sedadla spolujezdce

14.02.2019

Typ

907.6, 910.6

s kódem S20 (Statické sklopné sedadlo spolujezdce)

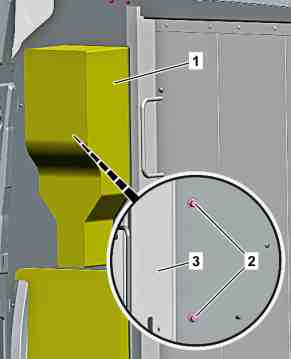

Demontáž, montáž opěrky hlavy sedadla spolujezdce

1

Opěrka hlavy

2

Šrouby

3

Dělicí stěna

D91.16-A002-72

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Demontáž, montáž

1

Zajistit opěrku hlavy (1).

Nutná asistence druhé osoby.

2

Vyšroubovat šrouby (2) z dělicí stěny (3).

Šroub opěrky hlavy sklopného sedadla spolujezdce u dělicí příčky

*BA91.10-N-1012-01TS

3

Demontovat opěrku hlavy (1).

Za tím účelem sejmout opěrku hlavy (1) z dělicí stěny (3).

4

Montáž se provádí v obráceném pořadí.

Přední sedadla

Číslo

Název

Typ 907, 910

BA91.10-N-1012-01TS

Šroub opěrky hlavy sklopného sedadla spolujezdce u dělicí příčky

Nm

10
