Demontáž, montáž sklápěcí zadní opěry

AR91.12-P-1720LW

Demontáž, montáž sklápěcí zadní opěry

28.02.2019

Typ

205.0/1, 213.0

s kódem 287 (Sklopná opěradla zadních sedadel)

Typ

205.2/3

Typ

213.2

Typ

253 (kromě 253.992/993), 293

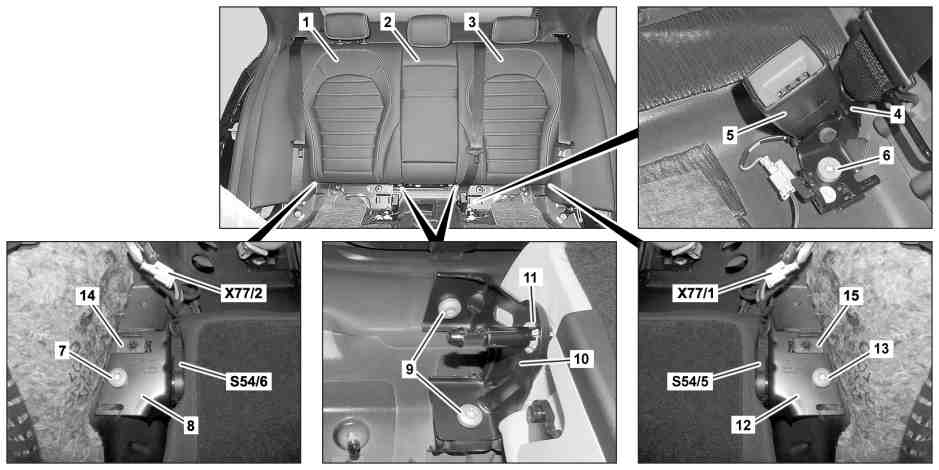

1

Pravé opěradlo sedadla

8

Otočné ložisko

14

Ochranný plech

2

Střední opěradlo sedadla

9

Šrouby

15

Ochranný plech

3

Levé opěradlo sedadla

10

Otočné ložisko

S54/5

Spínač pro nastavení sklonu opěradla zadního sedadla vlevo

4

Koncový spojovací díl bezpečnostního pásu

11

Distanční kroužek

S54/6

Spínač pro nastavení sklonu opěradla zadního sedadla vpravo

5

Zámek bezpečnostního pásu vlevo

12

Otočné ložisko

X77/1

Elektrický konektorový spoj nastavovacího členu odjištění opěradla zadního sedadla vlevo

6

Šroub

13

Šroub

X77/2

Elektrický konektorový spoj nastavovacího členu odjištění opěradla zadního sedadla vpravo

7

Šroub

Znázorněno u typu 205.1 s kódem 872 (vyhřívání zadního sedadla)

X54/39

Elektrický konektorový spoj vyhřívaného polštáře opěradla zadního sedadla vlevo

X54/40

Elektrický konektorový spoj vyhřívaného polštáře opěradla zadního sedadla vpravo

 

Demontáž, montáž

1.1

Demontovat levou a pravou bočnici sedadla.

Typ 205.0/1, 213.0
s kódem 287 (Sklopná opěradla zadních sedadel)
Typ 205.2/3
Typ 213.2

Typ 205.0/1, 213.0
s kódem 287 (Sklopná opěradla zadních sedadel)
Typ 205.2/3

AR91.12-P-1710LW

Typ 213.2

AR91.12-P-1711LWT

1.2

Demontovat polštář sedáku zadního sedadla.

Typ 253 (kromě 253.992/993), 293

AR91.12-P-1020LW

2

Posunout sedadlo řidiče a sedadlo spolujezdce co nejvíce dopředu.

3

Odpojit a vycvaknout elektrický konektorový spoj vyhřívaného polštáře opěradla zadního sedadla (X54/39, X54/40).

Typ 205.1, 213.0
s kódem 287 (Sklopná opěradla zadních sedadel)
s kódem 872 (Vyhřívání sedadla v zadní části vozidla)
Typ 213.2, 253 (kromě 253.992/993), 293
s kódem 872 (Vyhřívání sedadla v zadní části vozidla)

4

Odjistit pravé opěradlo sedadla (1), střední opěradlo sedadla (2) a levé opěradlo sedadla (3) a sklopit dopředu.

5

Odpojit elektrický konektorový spoj u spínače pro nastavení sklonu opěradla zadního sedadla vpravo (S54/6) a umístit jeho elektrický kabelový svazek mimo pracovní oblast.

6

Odpojit elektrický konektorový spoj nastavovacího členu odjištění opěradla zadního sedadla (X77/2, X77/1).

Typ 205.2, 253 (kromě 253.992/993), 293

7

Sklopit levé opěradlo sedadla (3) zpět.

8

Vyšroubovat šroub (7).

 Šroub otočného ložiska na vnější straně u karoserie

*BA91.12-P-1003-03M

9

Demontovat ochranný plech (14).

Typ 205.2/3, 213.2
Typ 253 (kromě 253.992/993), 293

 Montáž: Vyměnit ochranný plech (14).

10

Stáhnout pravé opěradlo sedadla (1) ze středního opěradla sedadla (2) a vyjmout.


Nevzpříčit pravé opěradlo sedadla (1).
V opačném případě může dojít k poškozením distančního kroužku v pravém opěradle sedadla (1).

11

Vyšroubovat šrouby (9) z otočného ložiska (10) středního opěradla sedadla (2).

 Typ 253.953/954
Otočné ložisko (10) je u příčníku přišroubováno pouze jedním šroubem (9).

 Šroub otočného ložiska uprostřed u karoserie

*BA91.12-P-1004-03M

12

Vysunout otočné ložisko (10) z příčníku a současně ze středního opěradla sedadla (2).

Typ 253.953/954


Nevzpříčit otočné ložisko (10).
V opačném případě může dojít k poškozením distančního kroužku (11) v otočném ložisku (10).

13

Stáhnout střední opěradlo sedadla (2) z levého opěradla sedadla (3) a vyjmout.


Nevzpříčit střední opěradlo sedadla (2).
V opačném případě může dojít k poškozením distančního kroužku ve středním opěradle sedadla (2).

14

Vyšroubovat šroub (6), odložit zámek bezpečnostního pásu vlevo (5) stranou a vytáhnout koncový spojovací díl bezpečnostního pásu (4) směrem nahoru.

Typ 205.0/1, 213.0
s kódem 287 (Sklopná opěradla zadních sedadel)
Typ 205.2, 213.2, 253 (kromě 253.992/993), 293

 Montáž: Dbát na správnou montážní polohu.

 Šroub zámku bezpečnostního pásu vzadu

*BA91.40-P-1009-01U

15

Odjistit levé opěradlo sedadla (3) a sklopit dopředu.


Při demontáži levého opěradla sedadla (3) vždy začít pravým opěradlem sedadla (1) a následně demontovat střední opěradlo sedadla (2).
V opačném případě může dojít k poškozením distančního kroužku (11) v otočném ložisku (10) levého opěradla sedadla (3).

16

Vyšroubovat šrouby (9) z otočného ložiska (10) levého opěradla sedadla (3).

 Šroub otočného ložiska uprostřed u karoserie

*BA91.12-P-1004-03M

17

Vyšroubovat šroub (13).

 Šroub otočného ložiska na vnější straně u karoserie

*BA91.12-P-1003-03M

18

Demontovat ochranný plech (15).

Typ 205.2/3, 213.2
Typ 253 (kromě 253.992/993), 293

 Montáž: Vyměnit ochranný plech (15).

19

Odpojit elektrický konektorový spoj u spínače pro nastavení sklonu opěradla zadního sedadla vlevo (S54/5) a umístit jeho elektrický kabelový svazek mimo pracovní oblast.

20

Vyjmout levé opěradlo sedadla (3).


Nevzpříčit otočné ložisko (10, 12).
V opačném případě může dojít k poškozením distančního kroužku v levém opěradle sedadla (3) a distančního kroužku (11) v otočném ložisku (10).

21

Montáž se provádí v obráceném pořadí

 Zadní sedadla

Číslo

Název

Typ 205.0

Typ 205.1

BA91.12-P-1003-03M

Šroub otočného ložiska na vnější straně u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 205.2

Typ 205.3

BA91.12-P-1003-03M

Šroub otočného ložiska na vnější straně u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 213.0

Typ 213.2

BA91.12-P-1003-03M

Šroub otočného ložiska na vnější straně u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 253

Typ 293

BA91.12-P-1003-03M

Šroub otočného ložiska na vnější straně u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 205.0

Typ 205.1

BA91.12-P-1004-03M

Šroub otočného ložiska uprostřed u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 205.2

Typ 205.3

BA91.12-P-1004-03M

Šroub otočného ložiska uprostřed u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 213.0

Typ 213.2

BA91.12-P-1004-03M

Šroub otočného ložiska uprostřed u karoserie

Nm

40

40

 Zadní sedadla

Číslo

Název

Typ 253

Typ 293

BA91.12-P-1004-03M

Šroub otočného ložiska uprostřed u karoserie

Nm

40

40

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 205.0

Typ 205.1

BA91.40-P-1009-01U

Šroub zámku bezpečnostního pásu vzadu

Nm

35

35

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 205.2

Typ 213

BA91.40-P-1009-01U

Šroub zámku bezpečnostního pásu vzadu

Nm

35

35

 Bezpečnostní pásy / předepínače bezpečnostních pásů

Číslo

Název

Typ 253

Typ 293

BA91.40-P-1009-01U

Šroub zámku bezpečnostního pásu vzadu

Nm

35

30
