ar9110d1910ak

Demontáž, montáž napínacího dílu u opěradla předního sedadla

Typ ar · téma 91.10 · verze 0102 · 2011-12-13

Platí pro: TYP 906

Zařazení

Funkční skupina 3 Nástavba › 91 Sedadla, lůžka, zádržný systém › 91.10 Přední sedadla — Řada 906

EinPAS 37 Vnitřní výbava › 37.26 Sedadlo vpředu › 37.26.70 Obložení/úložné prostory — Řada 906

AR91.10-D-1910AK

Demontáž, montáž napínacího dílu u opěradla předního sedadla

7.12.11

TYP 906

Demontáž, montáž napínacího dílu u opěradla předního sedadla

D91.10-0102-06

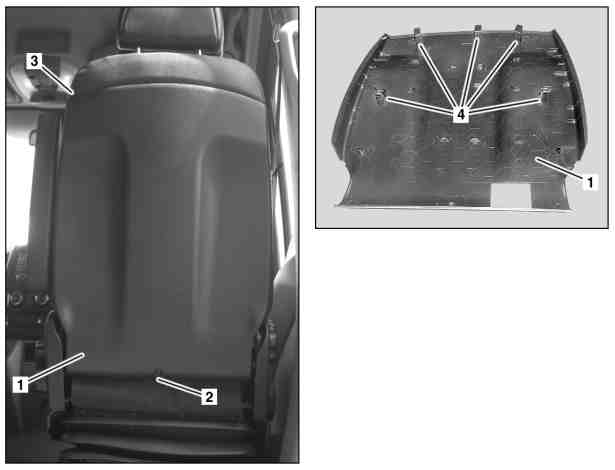

1 Napínací díl

2 Šroub

3 Přední sedadlo

4 Vedení

Demontáž, montáž

1

Přední sedadlo (3) posunout vpřed a opěradlo sklopit dopředu

2

Vyšroubovat šroub (2)

3

Vysunout napínací díl (1) u opěradla předního sedadla dolů z vedení (4) a sejmout

4

Montáž se provádí v obráceném pořadí
