Demontáž, montáž vnějšího zrcátka

Typ ar · téma 88.70 · verze 0102 · 2012-06-18

Platí pro: TYP 375.4 s NÁSTAVBOU 375.840 TYP 944 s NÁSTAVBOU 944.899 TYP 949 s NÁSTAVBOU 949.855'

Zařazení

Funkční skupina 3 Nástavba › 88 Nástavbové díly, vnější víka › 88.70 Vnější zpětné zrcátko, kamera vnějšího elektronického zpětného zrcátka — Řada 375 (modely 4**, 840) · Řada 944 · Řada 949

EinPAS 36 Výhled › 36.20 Zrcátko › 36.20.32 Vnější zpětná zrcátka — Řada 375 (modely 4**, 840) · Řada 944 · Řada 949

AR88.70-W-9003A

Demontáž, montáž vnějšího zrcátka

8.5.12

TYP 375.4 s NÁSTAVBOU 375.840

TYP 944 s NÁSTAVBOU 944.899

TYP 949 s NÁSTAVBOU 949.855

Demontáž, montáž vnějšího zrcátka

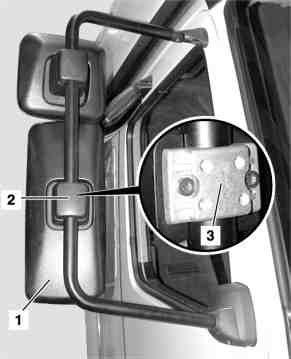

W88.70-1005-02

Znázorněno na nástavbě 944.899

1 Vnější zrcátka

2 Kryt

3 Svěrací prvek

Demontáž, montáž

1

Demontovat sklo zrcátka

AR88.70-W-9020D

2

Demontovat kryt (2) a označit montážní polohu vnějšího zrcátka (1)

Kryt (2) je zasponkovaný.

3

Demontovat vnější zrcátko (1) z ramena zrcátka

Montáž: Dbát na označení.

*BA88.70-N-1003-01A

4

Montáž se provádí v obráceném pořadí

5

Zkontrolovat, popř. seřídit polohu zrcátka

Vnější zrcátka

Číslo

Název

Typ
374.5, 375.3/4, 944, 950.5/6, 952.5/6, 953.6, 954.5

Typ
949

BA88.70-N-1003-01A

Šroub svěracího spoje vnějšího zrcátka/širokoúhlého zrcátka

Nm

7

7
