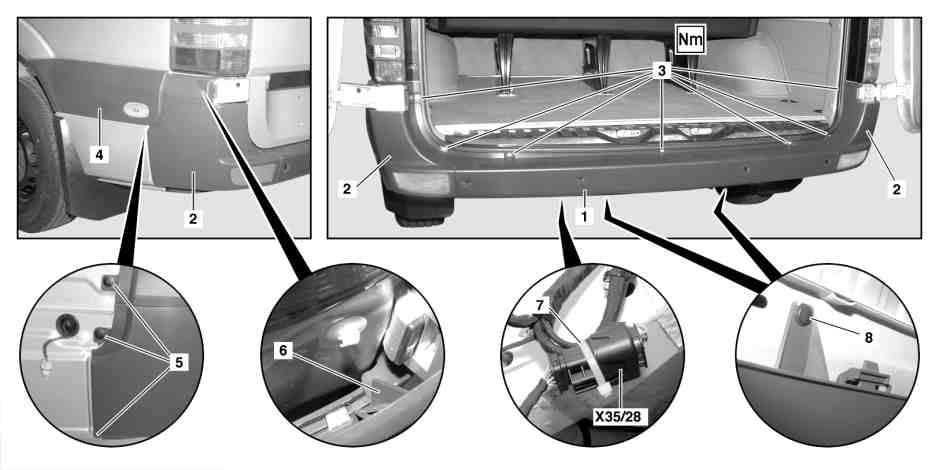

Znázorněno u typu 906.7 s kódem (EZ8) systém Parktronic (PTS)
1 Nárazník
2 Roh zadního nárazníku
3 Šrouby s nákružkem
4 Zadní ochranná lišta
5 Spony
X35/28 Konektorový spoj PTS u zadního nárazníku (u kódu (EZ8) systém Parktronic (PTS))
6 Horní díl rohu nárazníku
7 Kabelová příchytka (u kódu (EZ8) systém Parktronic (PTS))
8 Spona
| Demontáž, montáž | ||
1 | Demontovat levou a pravou zadní ochrannou lištu (4) | ||
2 | Demontovat spony (5) z rohů nárazníku (2) | ||
3 | Uvolnit levý a pravý horní díl rohu nárazníku (6) | Montáž: Zkontrolovat stav upevňovacích svorek, popř. vyměnit. | |
Dlouhý klín | |||
4 | Demontovat spony (8) dole u nárazníku (1) | ||
5 | Otevřít kabelovou příchytku (7) | U kódu (EZ8) systém Parktronic (PTS) | |
6 | Odpojit konektorový spoj PTS u zadního nárazníku (X35/28) | U kódu (EZ8) systém Parktronic (PTS) | |
7 | Otevřít dveře zadní stěny | ||
8 | Vyšroubovat šrouby s nákružkem (3) | | |
9 | Sejmout nárazník (1) spolu s rohy nárazníku (2) | ||
10 | Montáž se provádí v obráceném pořadí |
Nárazník
Číslo | Název | Typ | Typ | ||
BA88.20-N-1002-01A | Šroub s nákružkem zadního nárazníku u karoserie | Nm | 9 | 9 | |
Dlouhý klín
115 589 03 59 00
Odkazované dokumenty
- ar8880d1040h Demontáž, montáž ochranných lišt
