Demontáž, montáž otáčkoměru kompresoru pro chladicí box palubní kuchyňky

Typ ar · téma 86.61 · verze 0101 · 2015-09-30

Platí pro: Typ 447.8 s kódem ZK7 (Řada výbavy MARCO POLO)'

Zařazení

Funkční skupina 3 Nástavba › 86 Nouzová zařízení, výbava pro postižené osoby, sanitární vybavení, kuchyňka › 86.61 Chladicí box — Řada 447 (modely 8**)

EinPAS 37 Vnitřní výbava › 37.76 Palubní kuchyň/chladnička › 37.76.12 Snímač/spínač/kabelový svazek — Řada 447 (modely 8**)

AR86.61-S-2367E

Demontáž, montáž otáčkoměru kompresoru pro chladicí box palubní kuchyňky

22.7.15

Typ

447.8

s kódem ZK7 (Řada výbavy MARCO POLO)

Demontáž, montáž otáčkoměru kompresoru pro chladicí box palubní kuchyňky

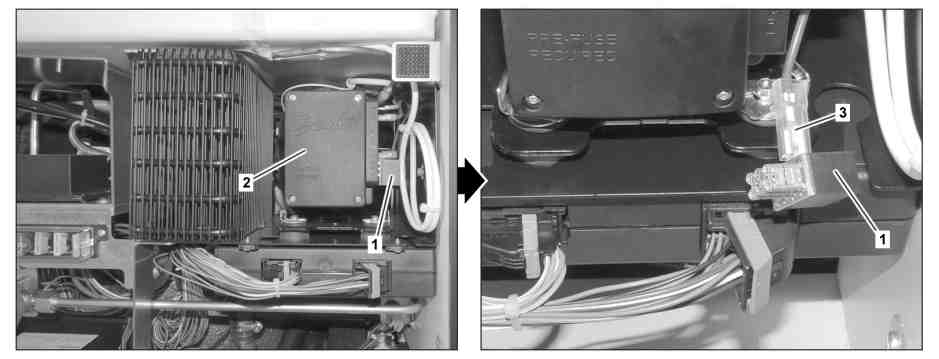

S86.61-4519-08

1

Otáčkoměr kompresoru

3

Elektrický konektor

2

Řídicí jednotka chladicího boxu

Nebezpečí!

Nebezpečí poranění v důsledku poškození agregátů plněných chladicím prostředkem

Používat ochranný oděv, ochranné rukavice a brýle.

AS86.61-Z-0001-01A

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Demontáž, montáž

1

Vypnout chladicí box palubní kuchyně

2

Demontovat obložení palubní kuchyně pod krytem chladicího boxu

AR86.61-S-2283E

3

Stáhnout otáčkoměr kompresoru (1) z řídicí jednotky chladicího boxu (2) a vést do strany až do zpřístupnění elektrického konektoru (3)

4

Odpojit elektrický konektor (3) u otáčkoměru kompresoru (1) a sejmout otáčkoměr kompresoru (1)

5

Montáž se provádí v obráceném pořadí

Zkontrolovat

6

Provést kontrolu funkce chladicího boxu

Teplotu chladicího boxu lze zjistit na zobrazovací jednotce centrální elektroniky v kokpitu.
