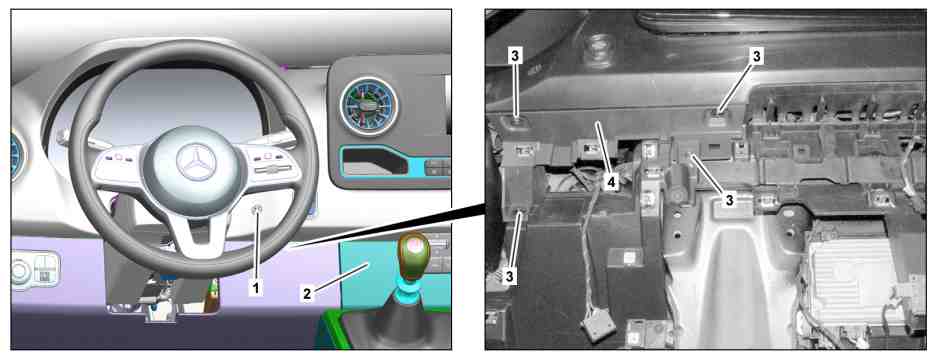

D83.30-1286-78
1 | Snímač teploty | 3 | Šroub | |
2 | Obložení | 4 | Kryt |

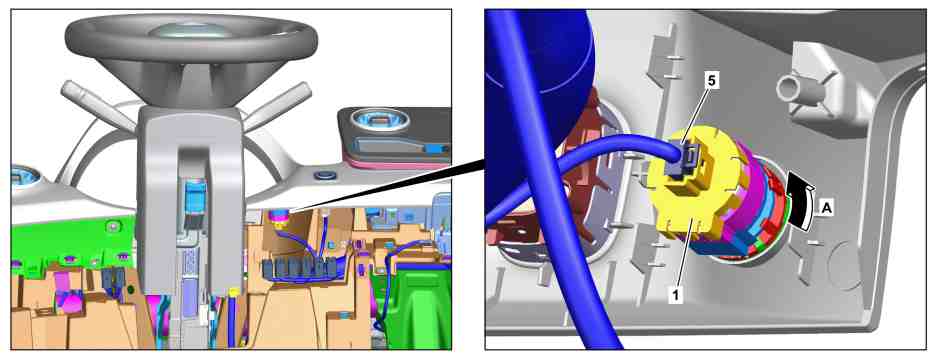

D83.30-1287-78
1 | Snímač teploty | 5 | Elektrický konektorový spoj |
Upozornění na věcné škody | Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
| Demontáž, montáž | ||
1 | Vypnout zapalování a uložit klíček s dálkovým ovládáním mimo dosah vysílače (nejméně 2 m). | ||
2 | Uvolnit obložení (2) v horní oblasti a odložit s připojenými elektrickými vedeními z pracovní oblasti. | ||
3 | Vyšroubovat šrouby (3). | ||
4 | Sejmout kryt (4). | ||
5 | Odblokovat snímač teploty (1) ve směru šipky (šipka A) a vytáhnout ho pod přístrojovou deskou tak, aby byl přístupný elektrický konektorový spoj (5). | ||
6 | Odpojit elektrický konektorový spoj (5) a sejmout snímač teploty (1). | ||
7 | Montáž se provádí v obráceném pořadí. | ||
| Zkontrolovat | ||
8 | Provést funkční zkoušku klimatizace. |
Odkazované dokumenty
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- ah6800n000101s Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla
- ar6810d0001ts Demontáž, montáž středního obložení u přístrojové desky
