Demontáž, montáž snímače venkovní teploty

Typ ar · téma 83.30 · verze 0100 · 2018-10-03

Platí pro: Typ 907, 910

Zařazení

Funkční skupina 3 Nástavba › 83 Klimatizace › 83.30 Klimatizace — Řada 907 · Řada 910

EinPAS 39 Topení/větrání/chlazení › 39.15 Klimatizace › 39.15.12 Snímač/spínač/kabelový svazek — Řada 907 · Řada 910

AR83.30-D-8104TS

Demontáž, montáž snímače venkovní teploty

13.12.2017

Typ

907, 910

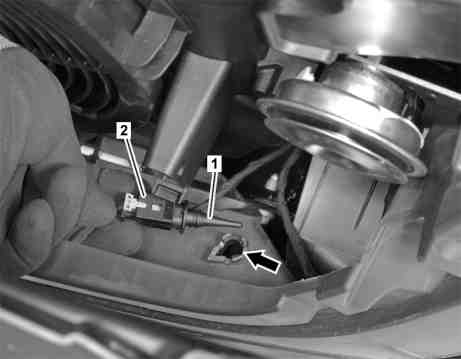

Demontáž, montáž snímače venkovní teploty

1

Snímač venkovní teploty

2

Elektrický konektorový spoj

D83.30-1276-11

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Demontáž, montáž

1

Demontovat kryt chladiče z levé části nárazníku, aby byl přístupný snímač venkovní teploty (1)

AR88.40-D-4001TS

2

Vycvaknout snímač venkovní teploty (1) z uchycení (šipka) na předním nárazníku

3

Odpojit elektrický konektorový spoj (2) a sejmout snímač venkovní teploty (1)

4

Montáž se provádí v obráceném pořadí

Zkontrolovat

5

Provést kontrolu funkce snímače venkovní teploty (1)
