D83.30-1289-79

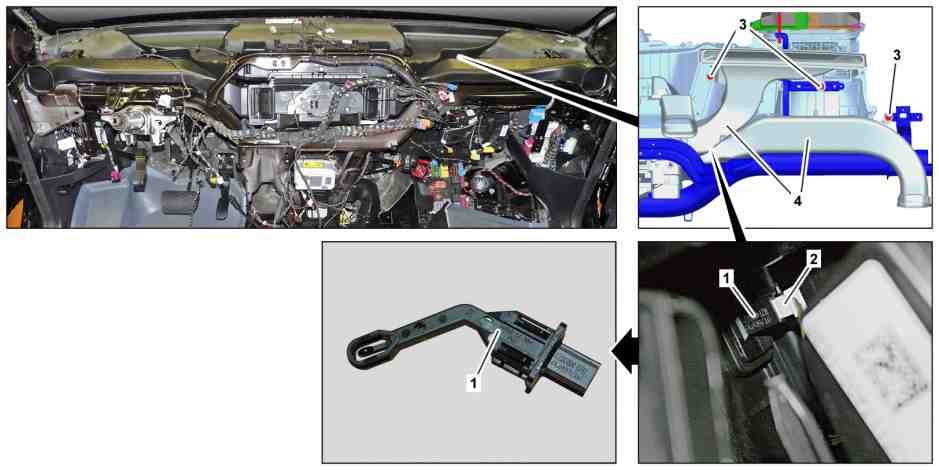

1 | Snímač teploty | 3 | Šrouby | |
2 | Elektrický konektorový spoj | 4 | Vzduchové kanály |
Upozornění na věcné škody | Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
| Demontáž, montáž | ||
1 | Demontovat přístrojovou desku. | ||
2 | Vyšroubovat šrouby (3). | ||
3 | Demontovat vzduchové kanály (4). | ||
4 | Vycvaknout snímač teploty (1) pomocí vhodného nástroje a sejmout ho, aby byl přístupný konektorový spoj (2). | ||
5 | Odpojit elektrický konektorový spoj (2) a sejmout snímač teploty (1). | ||
6 | Montáž se provádí v obráceném pořadí. | ||
| Zkontrolovat | ||
7 | Provést funkční zkoušku klimatizace. |
Odkazované dokumenty
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- ah6800n000101s Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla
- ar6810d1000ts Demontáž, montáž přístrojové desky
