AR82.10-P-4084P | Demontáž, montáž senzoru zadní nápravy regulace dosahu světlometů | 26.6.07 |
TYP 203 s KÓDEM (612) osvětlovací těleso xenonového světlometu
TYP 209
s KÓDEM (614) osvětlovací těleso Bi-xenonového světlometu
kromě KÓDU (P98) Black Series
TYP 209
s KÓDEM (615) osvětlovací těleso Bi-xenonového světlometu s integrovaným světlem do zatáčky
kromě KÓDU (P98) Black Series

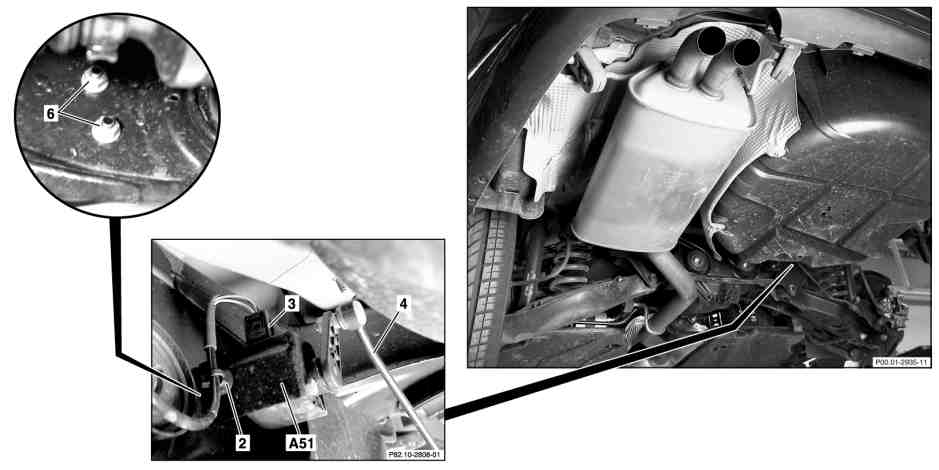

P82.10-2809-09
Znázorněno u typu 203
2 Spona
3 Elektrický konektorový spoj
A51 Senzor zadní nápravy regulace dosahu světlometů
4 Tyč
6 Matice
P82.10-2810-01
5 Kulový čep
8 Šrouby
9 Držák
A51 Senzor zadní nápravy regulace dosahu světlometů
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu ze zvedáku | Vozidlo vyrovnat mezi sloupy dílenského zvedáku a čtyři zvedací talíře umístit na zvedací body předepsané výrobcem vozu. | |
1 | Nadzvednout vůz | ||
2 | Vytlačit sponu (2) | Vytlačit sponu (2) ze senzoru zadní nápravy regulace dosahu světlometů (A51). | |
3 | Vytáhnout konektorový spoj (3) | ||
4 | Odtlačit tyč (4) kulového čepu (5) | ||
5 | Odšroubovat matice (6) | Matice (6) držáku (9) u nosníku zadní nápravy. | |
6 | Demontovat senzor zadní nápravy regulace dosahu světlometů (A51) | ||
7 | Odšroubovat kulový čep (5) | ||
8 | Vyšroubovat šrouby (8) | ||
9 | Demontovat držák (9) | Demontovat držák (9) od senzoru zadní nápravy regulace dosahu světlometů (A51). | |
10 | Montáž se provádí v obráceném pořadí | ||
11 | Zkontrolovat, příp. zkorigovat nastavení světlometů | ||
| Kontrola, správné seřízení nastavení světlometů |
Odkazované dokumenty
- ap8210p8260p Zkontrolovat, seřídit nastavení světlometů
- ar0060p1000p
- as0000z001001a Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku
