Demontáž, montáž dešťového a světelného senzoru

AR82.00-S-1000E

Demontáž, montáž dešťového a světelného senzoru

09.12.2019

Typ

447, 448

s kódem JF1 (Dešťový senzor)

Typ

447, 448

s kódem LA2 (Asistent potkávacích světel)

Typ

447, 448

s kódem LG2 (LED Intelligent Light System)

Odkazy na změny

09.12.2019

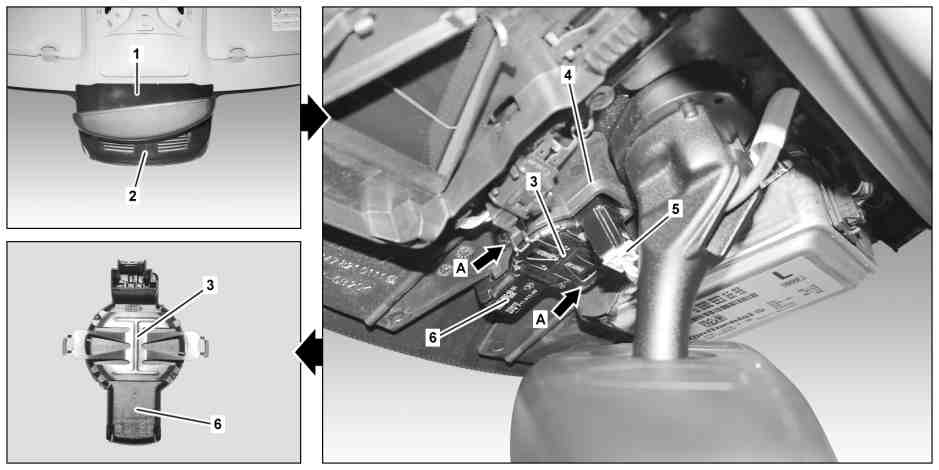

Uvést sběrnici CAN do klidového stavu

Pracovní krok 10

1

Kryt

4

Kryt

2

Kryt

5

Elektrický konektorový spoj

3

Upevňovací svorka

6

Snímač vlhkosti/světelný senzor/dešťový senzor

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

 

Demontáž, montáž

1

Vypnout zapalování a uložit klíček s dálkovým ovládáním mimo dosah vysílače (nejméně 2  m).

2

Vycvaknout a sejmout kryt (1).

 Montáž: Dbát na správné usazení krytu (1).

 Nástroj na demontáž spon

*452589016300

3

Vycvaknout a sejmout kryt (2).

 Montáž: Dbát na správné usazení krytu (2).

 Nástroj na demontáž spon

*452589016300

4

Odblokovat a odpojit elektrický konektorový spoj (5)

5

Uvolnit upevňovací svorku (3) na obou stranách (šipky A) z krytu (4).

 Upevňovací svorka (3) je pevně namontována u snímače vlhkosti/světelného senzoru/dešťového senzoru (6).

6

Vyjmout snímač vlhkosti/světelný senzor/dešťový senzor (6) s upevňovací svorkou (3) z krytu (4).

 Montáž: Vždy vyměnit snímač vlhkosti/světelný senzor/dešťový senzor (6).
Stáhnout ochrannou fólii z nového snímače vlhkosti/světelného senzoru/dešťového senzoru (6).



Očistit

7

Odstranit zbytky silikonu z čelního okna.


Čelní okno musí být v oblasti snímače vlhkosti/světelného senzoru/dešťového senzoru (6) bez prachu a nemastné.
Nesahat na kontaktní plochu snímače vlhkosti/světelného senzoru/dešťového senzoru (6).
V opačném případě může dojít k funkčním poruchám snímače vlhkosti/světelného senzoru/dešťového senzoru (6).

Loctite 7200

*BR00.45-Z-1038-04A

8

Montáž se provádí v obráceném pořadí.

9

Provést uvedení snímače vlhkosti/světelného senzoru/dešťového senzoru (6) do provozu.



AD00.00-S-2000-04E

 V bodě menu Přizpůsobení/Procesy zaškolení/Dešťový a světelný senzor bezpodmínečně zvolit hodnotu „Čiré sklo“ nebo „Zelené sklo“. V opačném případě nedojde k úspěšnému dokončení uvedení do provozu.

10

Uvést sběrnici CAN do klidového stavu.

 Zapalování musí být vypnuté a vozidlo zamknuté. Po 5 minutách bude sběrnice v klidovém stavu a dojde k přehrání nových hodnot do dešťového senzoru.



Zkontrolovat

11

Provést funkční zkoušku snímače vlhkosti/světelného senzoru/dešťového senzoru (6).

AR82.00-S-0020-01S

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1038-04A

Loctite 7200

Henkel AG & Co. KGaA
http://www.loctite.de
