1 | Vyšroubovat šrouby (13). |
Přidržovat matice (14). |
2 | Sejmout zámek (15). |
3 | Vyvěsit tažnou pružinu (šipka). |
D80.20-1188-11
4 | Vyšroubovat šroub (16) a otočit krycí plech zpět (šipka). |
5 | Odpojit kabelovou příchytku (17). |
D80.20-1189-02
6 | Odvrtat nýty (18) vrtákem o Ø 4 mm. |
D80.20-1193-02

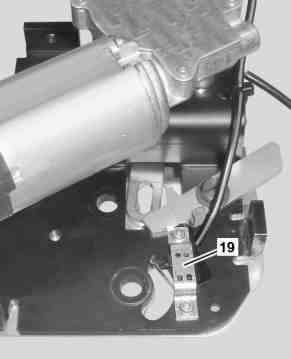

7 | Sejmout držák (19) s mikrospínačem. |
Eventuálně vyrazit zbytky nýtových čepů průbojníkem. |
D80.20-1190-02
8 | Zacvaknout nový mikrospínač zámku centrálního zamykání dveří zadní stěny (M14/27s2) do nového držáku (20). |
Dbát na polohu podle znázornění na obrázku. |
D80.20-1191-02
9 | Namontovat držák (20) se šroubem (21) ze sady dílů. |
Zajistit šroub (21). |
Vzájemně vyrovnat otvory pro upevnění zámku (šipky). |
D80.20-1192-02
10 | Otočit krycí plech zpět (šipka) a namontovat šroub (16). |
11 | Namontovat zámek (15) s novými šrouby (22) ze sady dílů a maticemi (14). |
Zajistit šrouby (22). |
12 | Zavěsit tažnou pružinu (šipka). |
D80.20-1194-11
13 | Upevnit připojovací kabel kabelovou příchytkou (17). |
D80.20-1195-01
